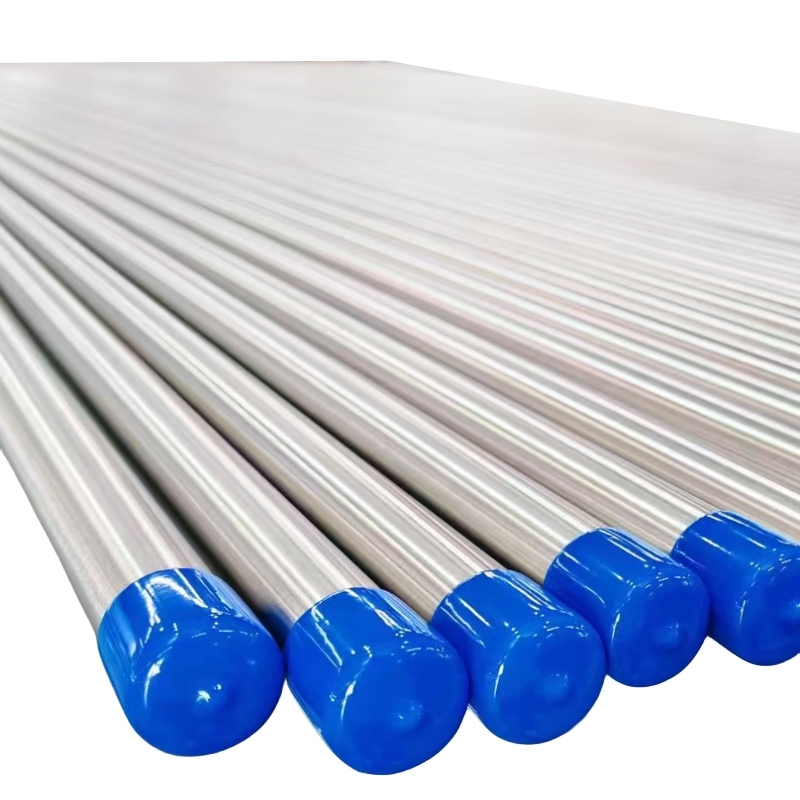

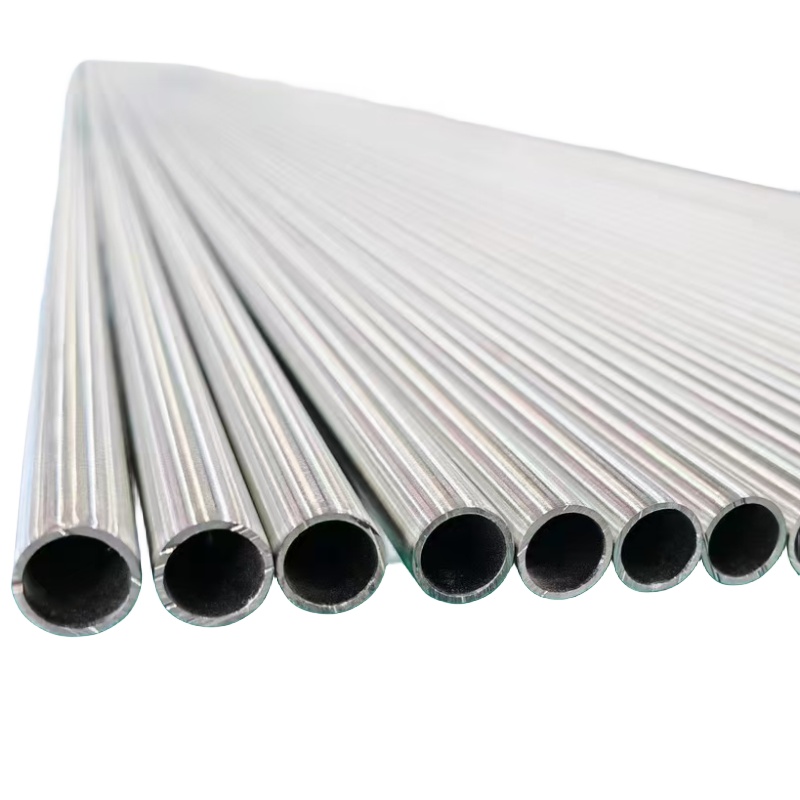

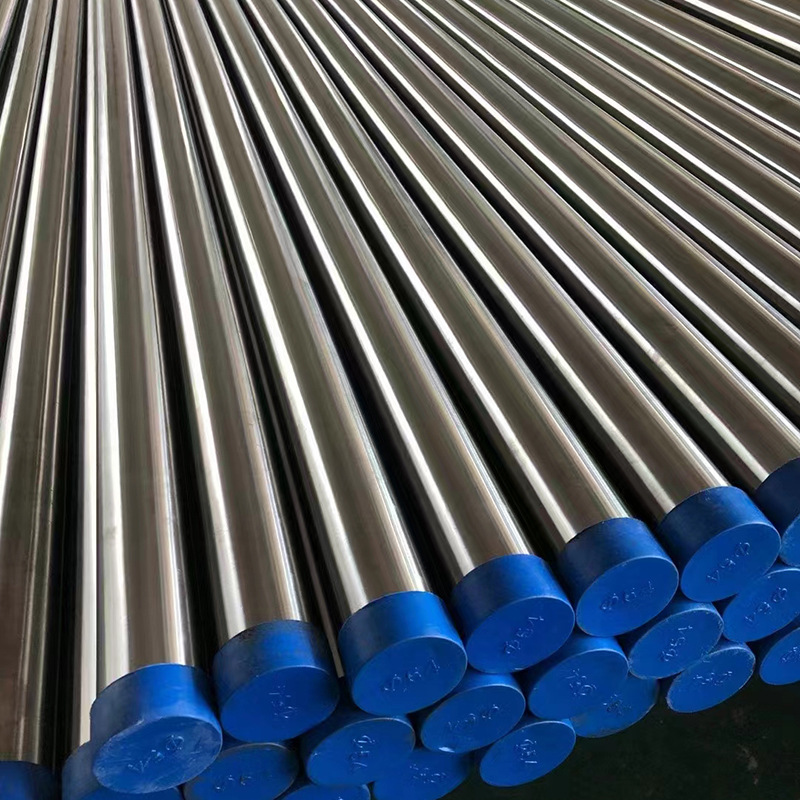

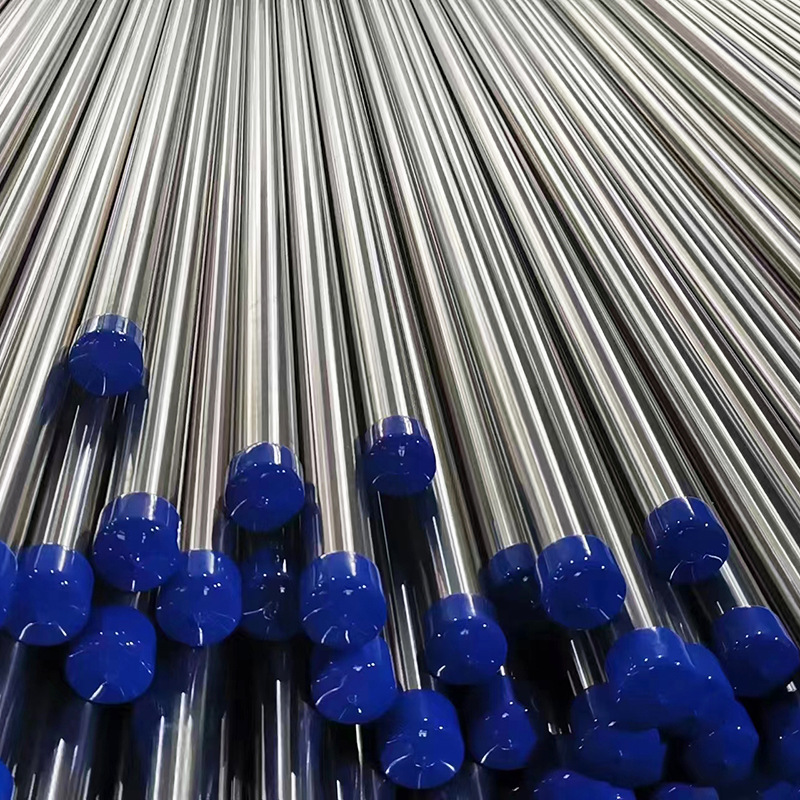

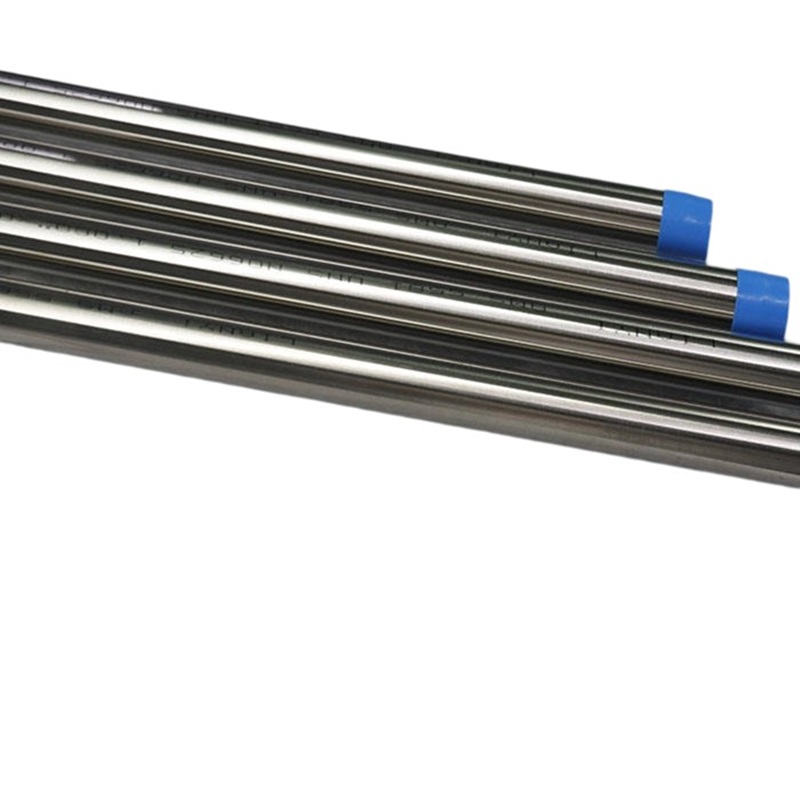

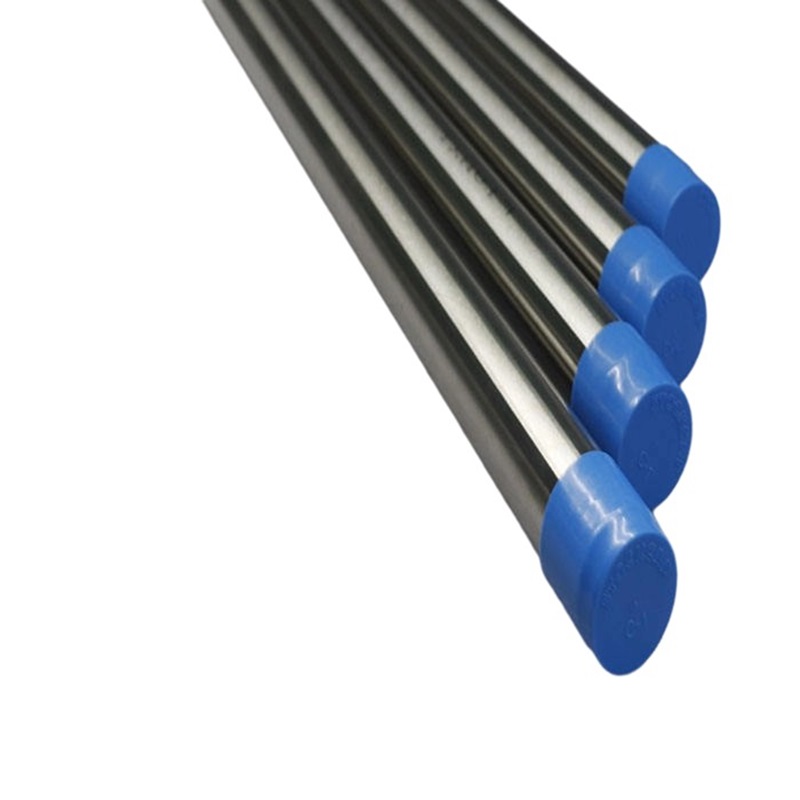

El tubo de instrumentación se refiere al tubo o tubos utilizados para conectar instrumentos a la tubería principal, a otros instrumentos y aparatos, o a medir equipos.
Un tubo de instrumento de acero inoxidable es un dispositivo de medición y control basado en el principio de medición y se usa ampliamente en campos industriales y civiles. Su principio de trabajo es medir y controlar el flujo a través de la diferencia de presión generada cuando el fluido pasa a través de la tubería. Configure una unidad de medición en la tubería, mida la diferencia de presión del fluido en la unidad y luego use la fórmula de cálculo de flujo estándar para obtener la velocidad de flujo.
Dado que los tubos de instrumentos de acero inoxidable deben tener resistencia a la corrosión confiable y resistencia al calor, los aceros inoxidables austeníticos se seleccionan universalmente como material de tubo de presión.
1. Materiales de uso común:
Aisi & en/din/iso
ASTM /AISI: 316 /316L, 304 /304L, 321 /321H, 316Ti, 347 /347H;
EN/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571.
Acero inoxidable dúplex
ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.
EN/DIN: 1.4462, 1.4410, 1.4539.
El popular grado de acero inoxidable para tubos de instrumentos es 304 / 304L y 316 / 316L.
2. Acabado superficial:
Aspira el recocido brillante o el recocido brillante protector. Acabado superficial: grano de 320 pulido mecánico o 400 grito.
3. Tolerancias dimensionales:
O.D: ± 0.0.5 mm; W.T: ± 10%; o a pedido del comprador.
Escenarios de clasificación y aplicación de tuberías de instrumentos
1. Persalización de gas
Las tuberías de gas son tuberías utilizadas para transmitir medios de gas y generalmente se usan en medidores de flujo de gas, transmisores de presión y otros equipos de instrumentos. Las tuberías de gas se caracterizan por pequeños diámetros y caudales rápidos, que requieren una medición precisa del flujo y la presión del gas en las tuberías. Las tuberías de gas se usan ampliamente en campos industriales como la producción de petroquímicos, químicos y oxígeno.
2. Tubería líquida
Las tuberías líquidas son tuberías utilizadas para transmitir medios líquidos y también son uno de los tipos de tuberías de instrumentos comúnmente utilizados. Las tuberías líquidas se caracterizan por grandes diámetros y caudales lentos. Se requieren mediciones de flujo y presión estables del líquido en la tubería para garantizar la operación del sistema estable y confiable. Las tuberías líquidas se usan ampliamente en campos como la generación de energía hidroeléctrica y el tratamiento de aguas residuales.
3. Tubería de vapor
Las tuberías de vapor se utilizan para transportar medios de vapor, y su objetivo principal es transportar calor en campos industriales, como centrales eléctricas, fábricas de textiles, etc. Las tuberías de vapor se caracterizan por una alta presión y temperatura de diseño. Es necesario medir con precisión el flujo, la presión, la temperatura y otros parámetros del vapor en la tubería para garantizar el funcionamiento normal del sistema.
4. Tubería de vacío
Las tuberías de vacío son tuberías utilizadas para transmitir medios de gas en entornos de alto vacío. Se usan principalmente en campos de alta tecnología, como semiconductores y fotovoltaicos. La característica de las tuberías de vacío es que la presión dentro de la tubería es muy baja, lo que requiere un diseño estricto y requisitos de fabricación, y al mismo tiempo, el flujo y la presión del gas en la tubería deben medirse con precisión.
