En cualquier sistema de control de procesos industriales, el tubo de instrumento es esencial para transportar fluidos y gases entre varios componentes del sistema. El tubo de instrumentación se utiliza para controlar el flujo, medir las condiciones del proceso y analizar los procesos. Este tubo se usa típicamente con accesorios de férula simple y doble.

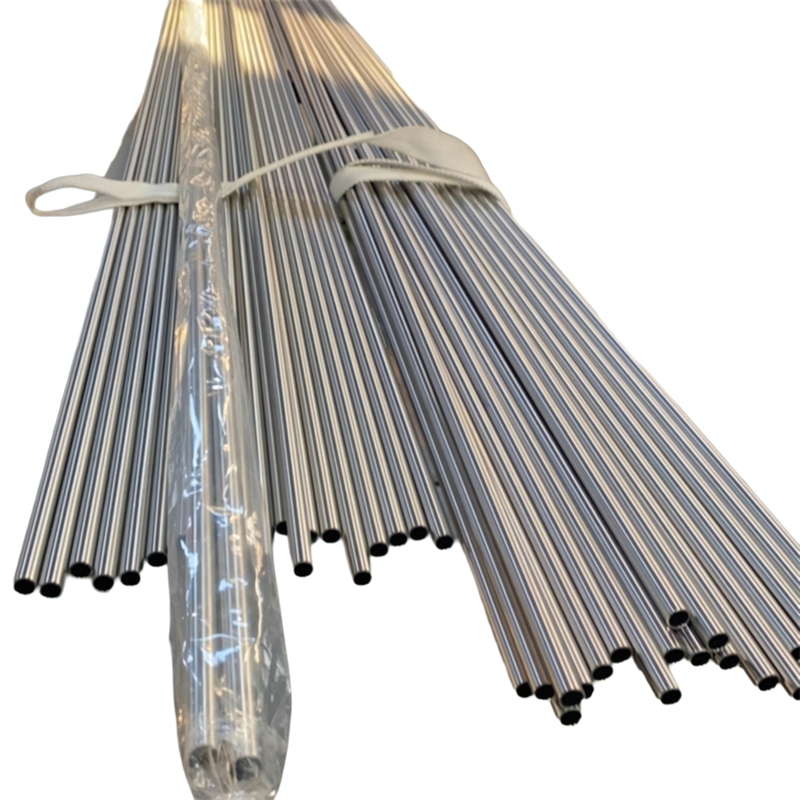

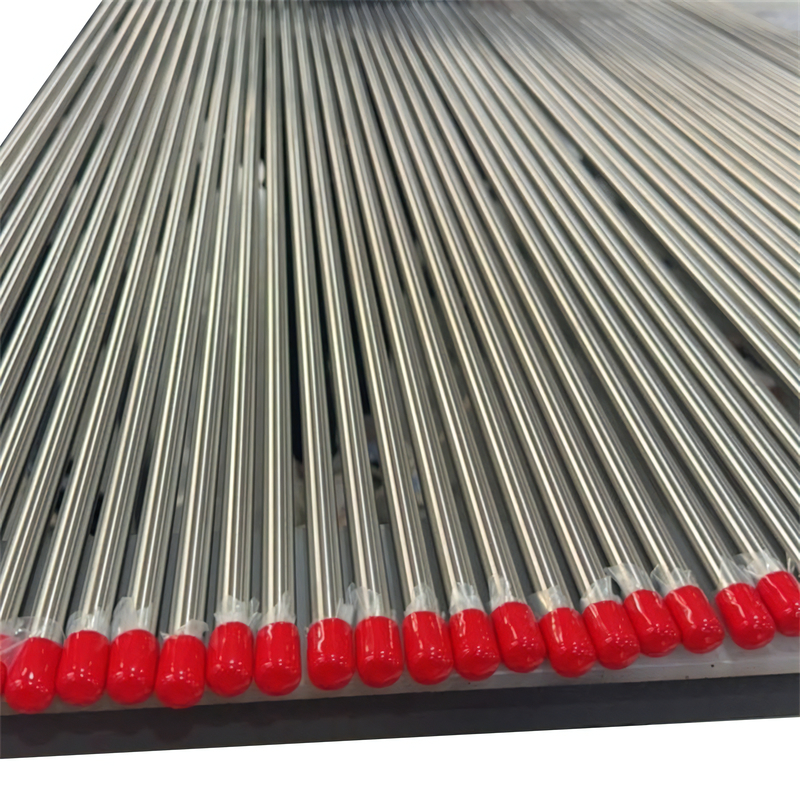

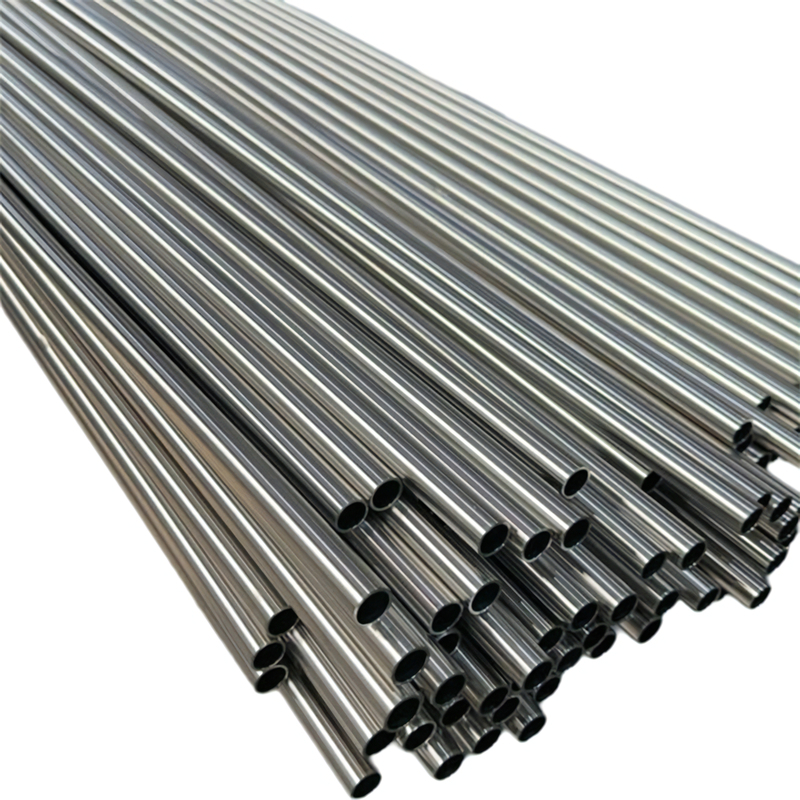

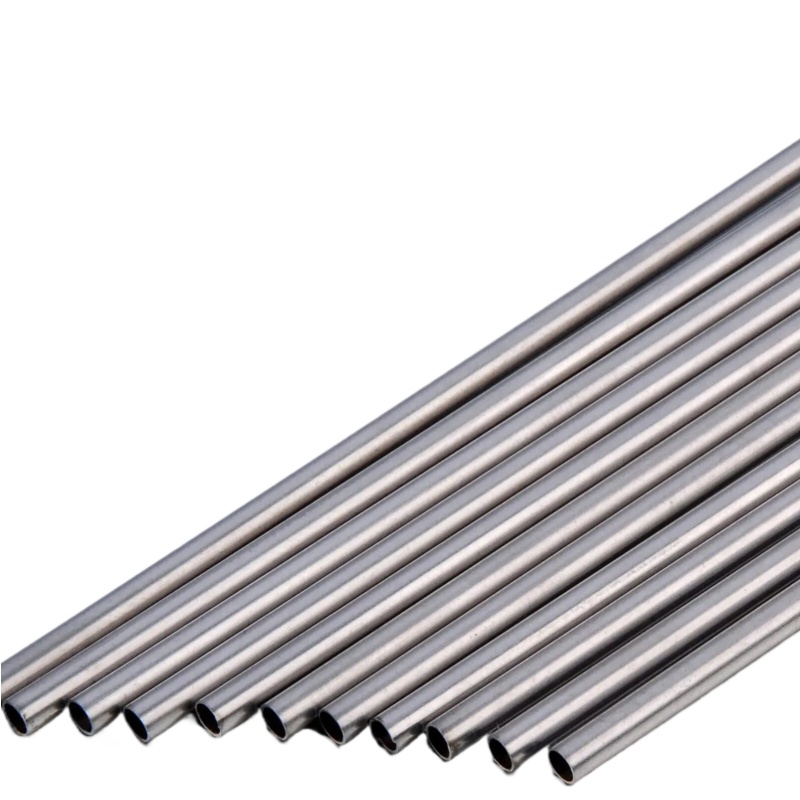

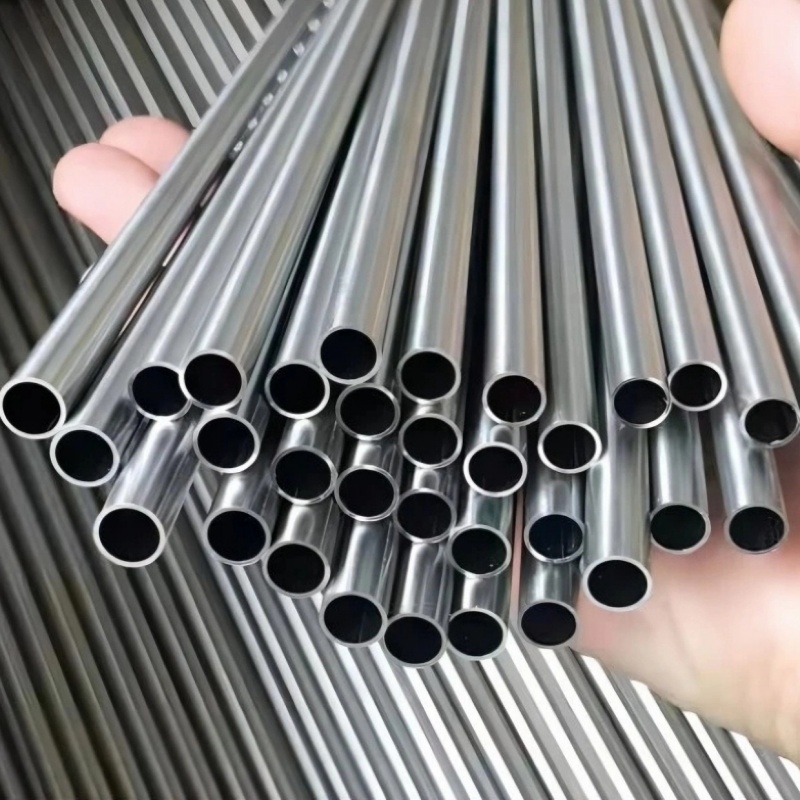

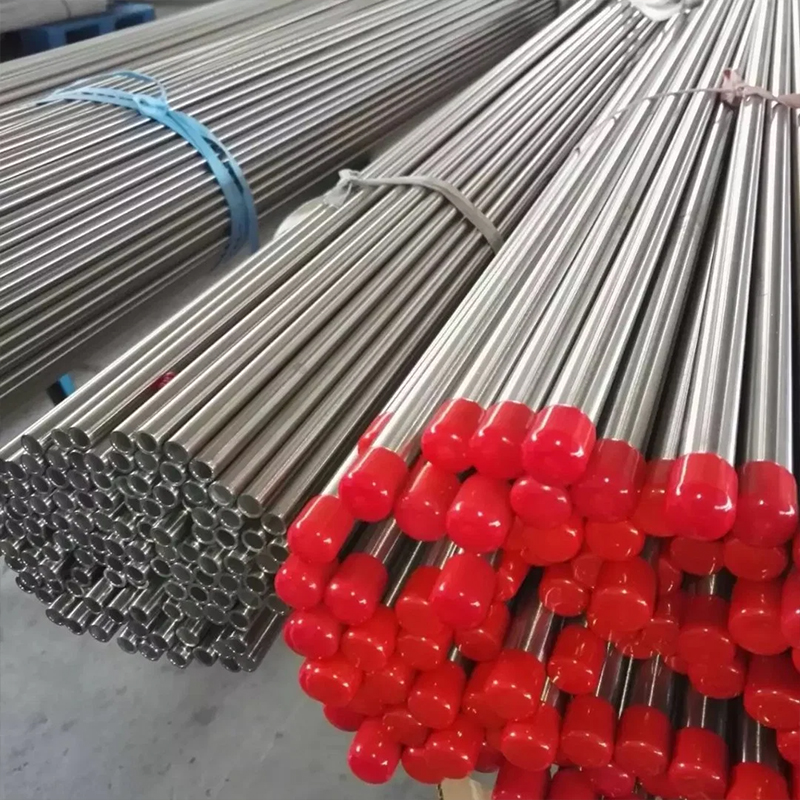

Los tubos de precisión sin costura de acero inoxidable se utilizan en sistemas de instrumentación y hidráulicos y se fabrican a ASTM A269 estándar en tamaños estándar que incluyen 3/8 ", 1/4", 1/2 "y 3/4" de diámetro exterior, 0.028 ", 0.035", 0.049 ", grosor de 0.065". Los tubos de instrumentos ASTM A269 tienen una superficie recocida lisa y pulida y requisitos de desviación de grosor de la pared y diámetro estricto para reducir el riesgo de fugas al conectar los tubos con acoplamientos simples o de doble manga.
Los tubos de instrumentos de acero inoxidable son tubos de níquel dúplex de acero inoxidable con en su mayoría paredes relativamente delgadas. El diámetro de la mayoría de los tubos de instrumentos varía entre 1,5 mm OD y 60 mm de OD. 6 m de longitud aleatoria o hasta 1000 m de bobina, sin soldadura.
Los tubos de instrumentos de acero inoxidable son componentes esenciales en sistemas hidráulicos e de instrumentación que protegen y cooperan con otros componentes, equipos o instrumentos para garantizar el funcionamiento seguro y sin problemas de las plantas de petróleo y gas, procesamiento petroquímico, generación de energía y otras aplicaciones industriales críticas.

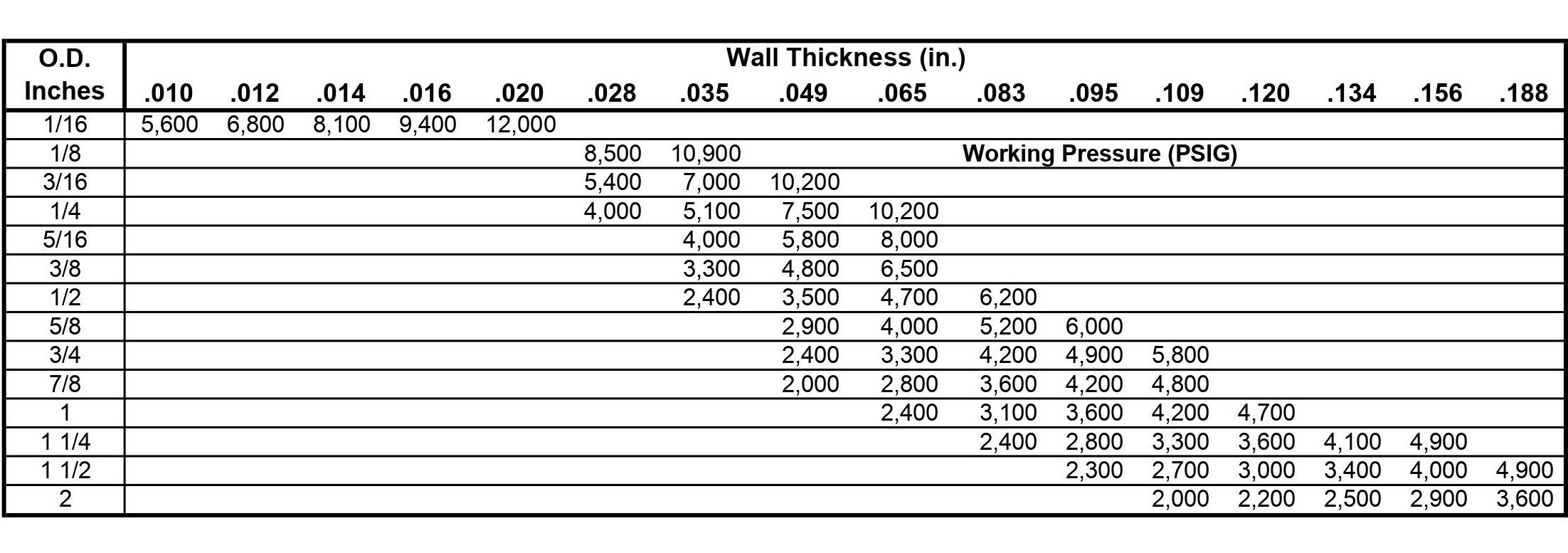

Las tuberías de instrumentos de acero inoxidable están disponibles en una variedad de tamaños que van desde 0.125 pulgadas hasta 2 pulgadas de diámetro exterior y 0.012 pulgadas a 0.25 pulgadas en el grosor de la pared. Las longitudes de la tubería pueden ser rectas o enrolladas, se pueden cortar longitudes cortas para fines estructurales y se pueden doblar cuando sea necesario.
Condiciones y superficies
Por lo general, las tuberías de instrumentos hidráulicos se recocen para ajustarse a las temperaturas de la solución estándar, seguido de encubrimiento para pasivar la superficie y eliminar las rebabas en el extremo de la tubería para insertar los accesorios.
La superficie de la tubería debe estar libre de escala y limpia. En algunos casos, se requiere recocido pulido de tuberías sin costuras y soldadas para lograr una mayor limpieza y superficies lisas.
