Brida de orificio de acero inoxidable de control de flujo preciso para líquido y gas

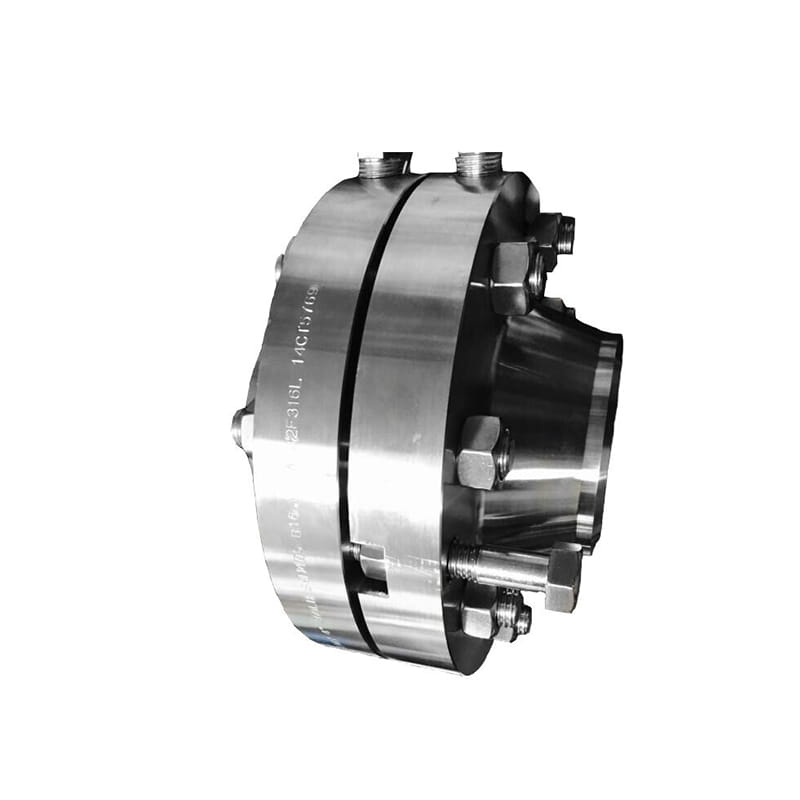

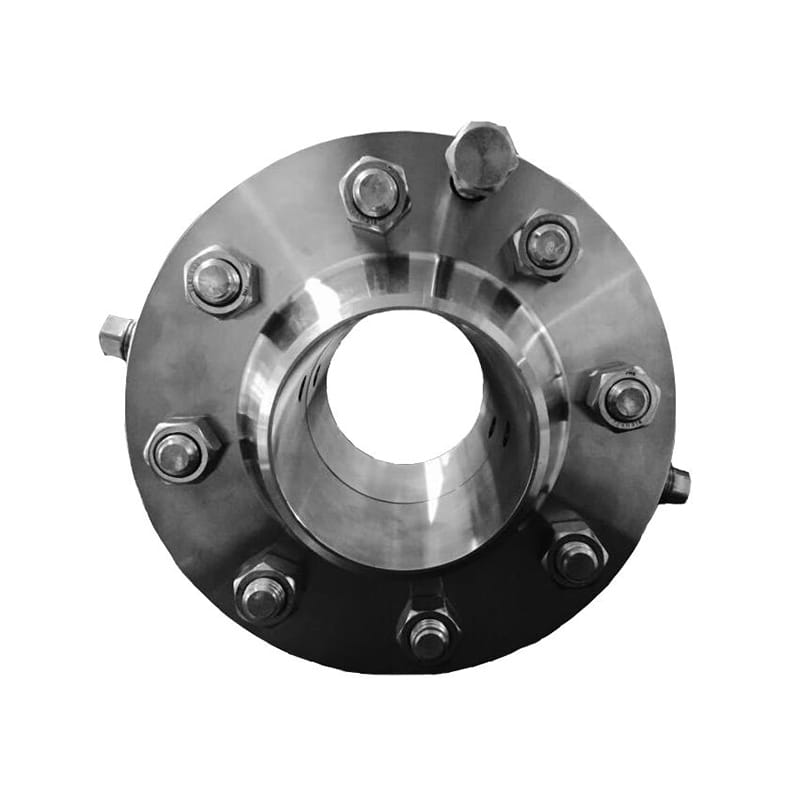

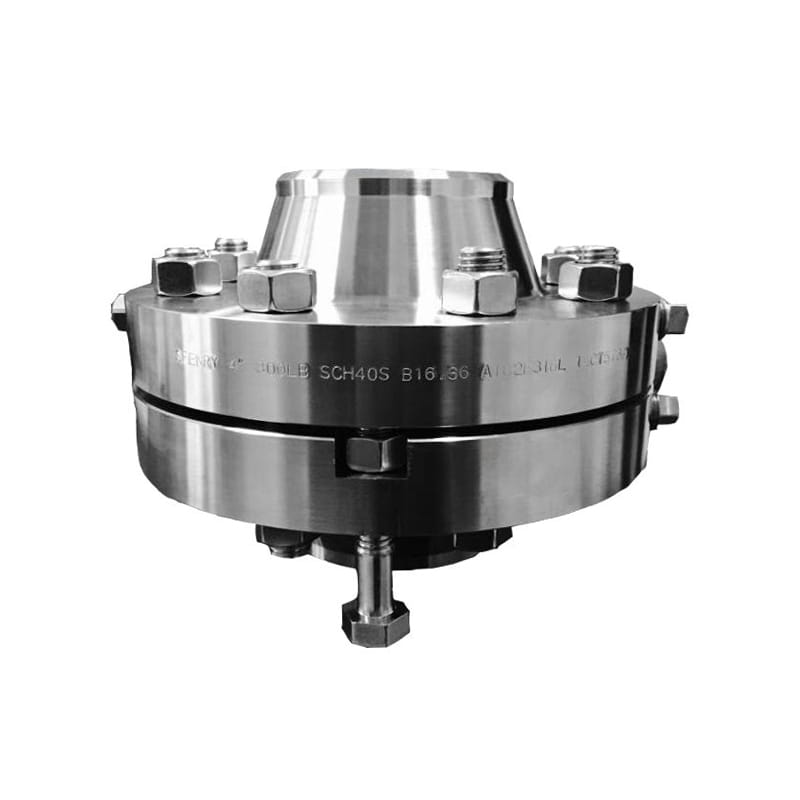

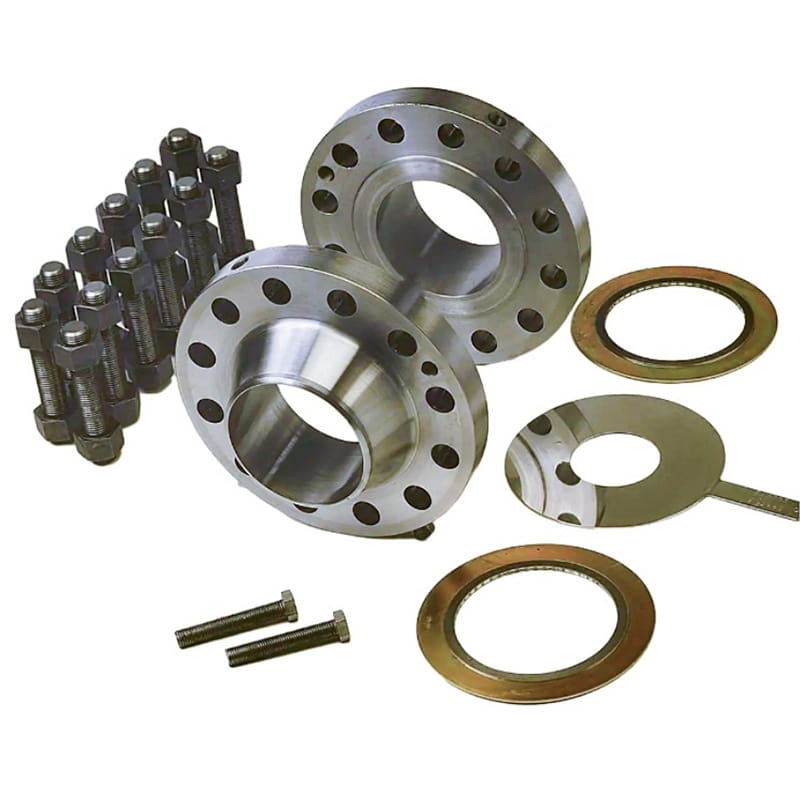

Las bridas de orificio son uno de los medios económicos para medir el flujo. Son elementos cruciales en los sistemas de tuberías, colocados entre las secciones de tubería. La brida de orificio contiene una placa de orificio hecha de 316 acero inoxidable entre el cola y la pieza de hilo de la unión.

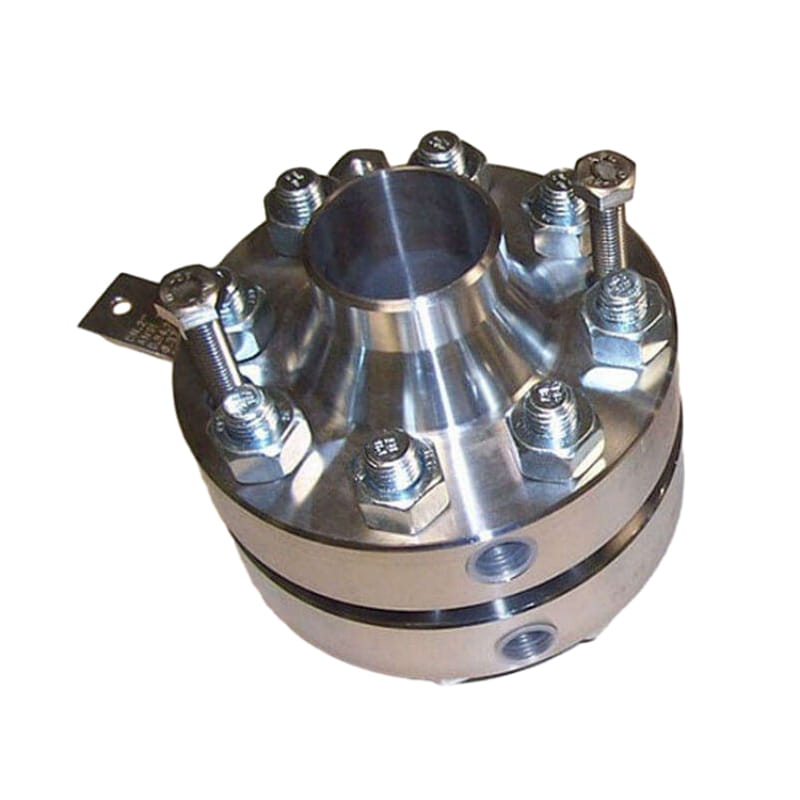

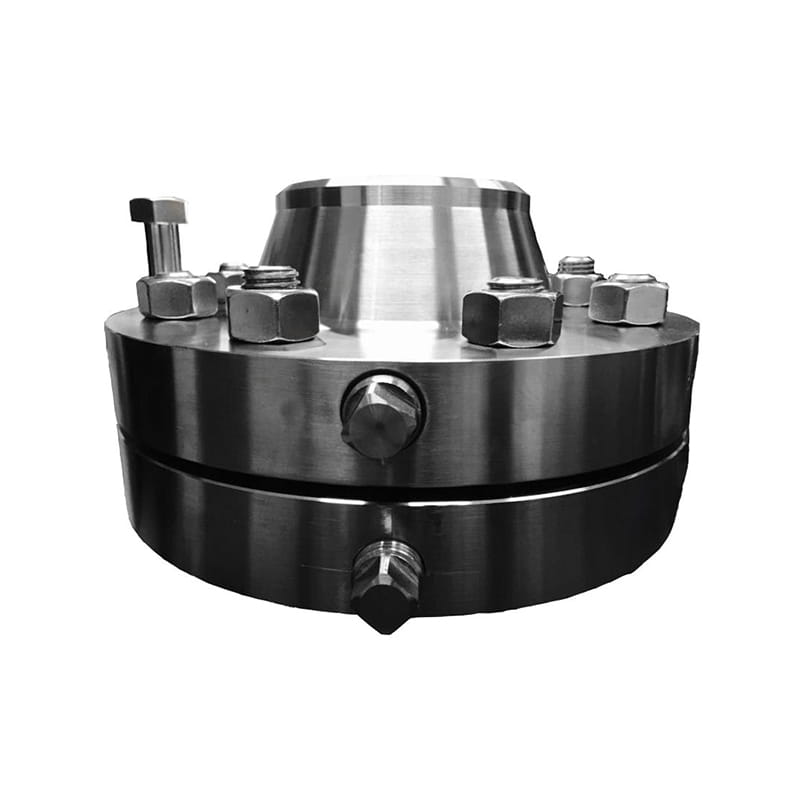

Se usa una placa de orificio con orificio para el control de flujo y la reducción del flujo. La placa de orificio se puede perforar a especificaciones o en blanco. Los pares de presión se encuentran típicamente en 2 lados, directamente uno frente al otro, y se mecanizan en la brida del orificio. Esto hace que los portadores de orificios separados o las tomas en la pared de la tubería sean innecesarias.

Las bridas de orificio construidas a partir de materiales duraderos como el carbono o el acero inoxidable aseguran la longevidad y la confiabilidad en diversas condiciones operativas. Desempeñan un papel vital en las aplicaciones que requieren caudales precisos. Se utilizan ampliamente en industrias como: productos químicos y petroquímicos, instalaciones de gas natural licuado, potencia, generación de sistemas de control de flujo, etc.

Introducción

Estándar	ASME B16.5, ASME B16.36, ASME B16.47,MSS-44, API605, API6a, EN1092-1, DIN 2527, DIN2573, DIN 2575, DIN 2560, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2673, DIN 2652, DIN 2653, DIN 2655m DIN 2656, DIN 2641, DIN 2642, DIN 2502, DIN2503, DIN 2565, DIN 2566, DIN 2567, DIN 2568, DIN 2569, DIN 2627, DIN 2628, DIN2629, DIN 2638, DIN 243, DIN 2544, DIN 2545, DIN 28115, DIN 28117, DIN 2558, DIN 2561, DIN 86029, DIN 86057, BS 1560, BS 4504-3.1, GOST12820, GOST12821, JIS B2220, JIS B2201. etc.
Material	1020, 1045, 16mn, 25crmo, 42crmo, SS304, SS316, 17-4, latón MS58, Alu 6061, etc.
Superficie	El tratamiento de la superficie normalmente se ennegrece; Pulido
Tipo	Forjado de muerte/forjado gratuito, mecanizado CNC
tamaño	1 "-24"
El tiempo de entrega	Dentro de los 5-30 días después de recibir el prepago
Embalaje	Caja de cartón o caja de madera
Solicitud	Se utiliza principalmente en los departamentos de minería, metalúrgica, cemento, productos químicos, construcción, materiales de construcción, energía eléctrica, telecomunicaciones, textiles y transporte.

Clase 300

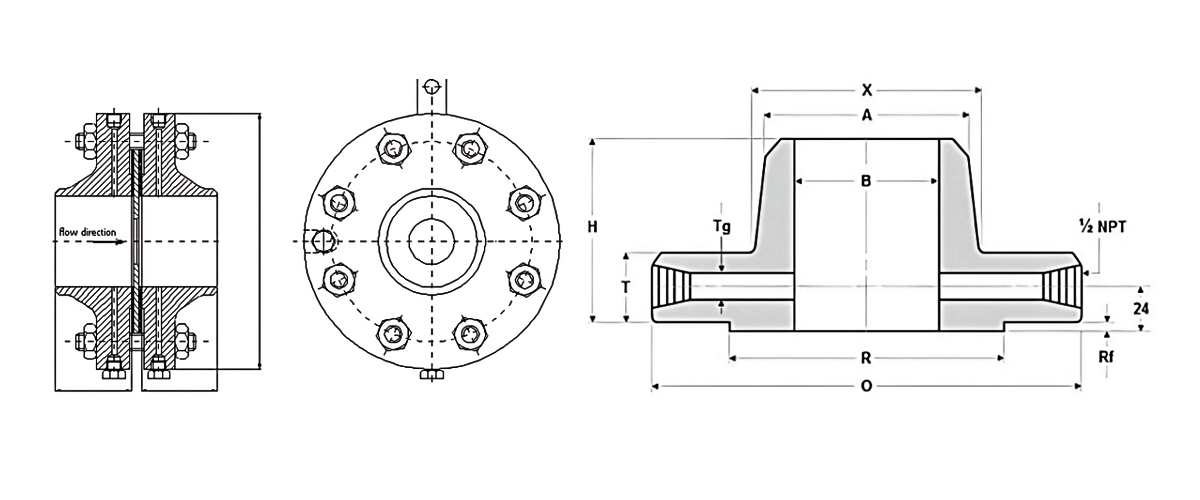

NPS	Diámetro exterior.	Brida gruesa.	Hub OD	OD de cuello de soldadura	Longitud del cuello de soldadura	RiñonaliñonaliñonaliñonaliñonalF Dia.	Altura de RF	TORNILLO CÍRCULO	Orificio de orificio diámetro	No de pernos	Diámetro SEMENTAL Perno	Longitud del semental de RF	Tamaño del orificio	Tamaño del semental ISO	Peso en kg
-	O	T	incógnita	A	H	R	-	-	Tg	-	-	-	-	-	-
1	125	36.6	54	33.4	81	50.8	2	88.9	6.4	4	5/8	125	3/4	M16	4.5
1 ½	155	36.6	70	48.3	84	73	2	114.3	6.4	4	3/4	135	7/8	M20	6.5
2	165	36.6	84	60.3	84	92.1	2	127	6.4	8	5/8	125	3/4	M16	7
2 ½	190	36.6	100	73	87	104.8	2	149.2	6.4	8	3/4	135	7/8	M20	7.5
3	210	36.6	117	88.9	87	127	2	168.3	9.5	8	3/4	135	7/8	M20	9.4
4	255	36.6	146	114.3	90	157.2	2	200	12.7	8	3/4	135	7/8	M20	13.2
6	320	36.6	206	168.3	98	215.9	2	269.9	12.7	12	3/4	135	7/8	M20	14.6
8	380	39.7	260	219.1	110	269.9	2	330.2	12.7	12	7/8	145	1	M24	30
10	445	46.1	321	273	116	323.8	2	387.3	12.7	16	1	165	11/8	M27	41
12	520	49.3	375	323.8	129	381	2	450.8	12.7	16	11/8	180	11/4	M30	62
14	585	52.4	425	355.6	141	412.8	2	514.4	12.7	20	11/8	185	11/4	M30	84
16	650	55.6	483	406.4	144	469.9	2	571.5	12.7	20	11/4	195	13/8	M33	111
18	710	58.8	533	457	1557	533.4	2	628.6	12.7	24	11/4	205	13/8	M33	138
20	775	62	587	508	160	584.2	2	685.8	12.7	24	11/4	215	13/8	M33	171
24	915	68.3	702	610	167	692.2	2	812.8	12.7	24	11/2	240	15/8	M39	247

Clase 600

NPS	Diámetro exterior.	Brida gruesa.	Hub OD	OD de cuello de soldadura	Longitud del cuello de soldadura	RF Dia.	Altura de RF	TORNILLO CÍRCULO	Orificio de orificio diámetro	No de pernos	Diámetro SEMENTAL Perno	Longitud del semental de RF	Tamaño del orificio	Tamaño del semental ISO	Peso en kg
-	O	T	incógnita	A	H	R	-	-	Tg	-	-	-	-	-	-
1	125	36.6	54	33.5	81	50.8	7	88.9	6.4	4	5/8	125	3/4	M16	5.5
1 ½	155	36.6	70	48.3	84	73	7	114.3	6.4	4	3/4	135	7/8	M20	7.8
2	165	36.6	84	60.3	84	92.1	7	127	6.4	8	5/8	125	3/4	M16	8.3
2 ½	190	36.6	100	73	87	104.8	7	149.2	6.4	8	3/4	135	7/8	M20	10.8
3	210	36.6	117	88.9	87	127	7	168.3	9.5	8	3/4	135	7/8	M20	12.6
4	275	38.1	152	114.3	102	157.2	7	215.9	12.7	8	7/8	150	1	M24	19
6	355	47.7	222	168.3	117	215.9	7	292.1	12.7	12	1	180	11/8	M27	37
8	420	55.6	273	219.1	133	269.9	7	349.2	12.7	12	11/8	195	11/4	M30	53
10	510	63.5	343	273	152	323.8	7	431.8	12.7	16	11/4	220	13/8	M33	86
12	560	66.7	400	323.8	156	381	7	489	12.7	20	11/4	230	13/8	M33	102
14	605	69.9	432	355.6	165	412.8	7	527	12.7	20	13/8	240	11/2	M36	150
16	685	76.2	495	406.4	178	469.9	7	603.2	12.7	20	11/2	260	15/8	M39	190
18	745	82.6	546	452.2	184	533.4	7	654	12.7	20	15/8	280	13/4	M42	240
20	815	88.9	610	508	190	584.2	7	723.9	12.7	24	15/8	300	13/4	M42	295
24	940	101.6	718	609.6	203	692.2	7	838.2	12.7	24	17/8	335	2	M48	365

Clase 900

NPS	Diámetro exterior.	Brida gruesa.	Hub OD	OD de cuello de soldadura	Longitud del cuello de soldadura	RF Dia.	Altura de RF	TORNILLO CÍRCULO	Orificio de orificio diámetro	No de pernos	Diámetro SEMENTAL Perno	Longitud del semental de RF	Tamaño del orificio	Tamaño del semental ISO	Peso en kg
-	O	T	incógnita	A	H	R	-	-	Tg	-	-	-	-	-	-
1	150	38.1	52	33.5	83	50.8	7	101.6	6.4	4	7/8	150	1	M24	5.4
1 ½	180	38.1	70	48.3	89	73	7	123.8	6.4	4	1	160	11/8	M27	7.8
2	215	38.1	105	60.3	102	92.1	7	165.1	6.4	8	7/8	150	1	M30	11..5
2 ½	245	41.3	124	73	105	104.8	7	190.5	6.4	8	1	165	11/8	M27	15.8
3	240	38.1	127	88.9	102	127	7	190.5	9.5	8	7/8	150	1	M24	22
4	290	44.5	159	114.3	114	157.2	7	235	12.7	8	11/8	180	11/4	M30	22
6	380	55.6	235	168.3	140	215.9	7	317.5	12.7	12	11/8	195	11/4	M30	70
8	470	63.5	298	219.1	162	269.9	7	393.7	12.7	12	13/8	230	11/2	M36	119
10	545	69.9	368	273	184	323.8	7	469.9	12.7	16	13/8	240	11/2	M36	204
12	610	79.4	419	323.8	200	381	7	533.4	12.7	20	13/8	260	11/2	M36	303
14	640	85.8	451	355.6	213	412.8	7	558.8	12.7	20	11/2	280	15/8	M39	400
16	705	88.9	508	406.4	216	469.9	7	616	12.7	20	15/8	290	13/4	M42	510
18	785	101.9	565	457.2	229	533.4	7	685.8	12.7	20	17/8	330	2	M48	738
20	855	108	622	508	248	584.2	7	749.3	12.7	20	2	355	21/8	M52	932
24	1040	139.7	749	609.6	292	692.2	7	901.7	12.7	20	21/2	445	25/8	M64	1511

Clase 1500

NPS	Diámetro exterior.	Brida gruesa.	Hub OD	OD de cuello de soldadura	Longitud del cuello de soldadura	RF Dia.	Altura de RF	TORNILLO CÍRCULO	Orificio de orificio diámetro	No de pernos	Diámetro SEMENTAL Perno	Longitud del semental de RF	Tamaño del orificio	Tamaño del semental ISO	Peso en kg
-	O	T	incógnita	A	H	R	-	-	Tg	-	-	-	-	-	-
1	150	38.1	52	33.5	83	50.8	7	101.6	6.4	4	7/8	150	1	M24	5.4
1 ½	180	38.1	70	48.3	89	73	7	123.8	6.4	4	1	160	11/8	M27	7.8
2	215	38.1	105	60.3	102	92.1	7	165.1	6.4	8	7/8	150	1	M24	11.5
2 ½	245	41.3	124	73	105	104.8	7	190.5	6.4	8	1	165	11/8	M27	15.8
3	265	47.7	133	88.9	117	127	7	203.2	9.5	8	11/8	185	11/4	M30	22
4	310	54	162	114.3	124	157.2	7	241.3	12.7	8	11/4	205	13/8	M33	22
6	395	82.6	229	168.3	171	215.9	7	317.5	12.7	12	13/8	265	11/2	M36	70
8	485	92.1	292	219.1	213	269.9	7	393.7	12.7	12	15/8	300	13/4	M42	119
10	585	108	368	273	254	323.8	7	482.6	12.7	12	17/8	345	1	M48	204
12	675	123.9	451	32.8	283	381	7	571.5	12.7	16	2	380	21/8	M52	303
14	750	133.4	495	355.6	298	412.8	7	635	12.7	16	21/4	415	23/8	M56	400
16	825	146.1	552	406.4	311	469.9	7	704.8	12.7	16	21/2	450	25/8	M64	510
18	915	162	597	457.2	327	533.4	7	774.7	12.7	16	23/4	500	27/8	M72	738
20	985	177.8	641	508	356	584.2	7	831.8	12.7	16	3	545	31/8	M76	932
24	1170	203.2	762	609.6	406	692.2	7	990.6	12.7	16	31/2	620	35/8	M90	1511

Clase 2500

NPS	Diámetro exterior.	Brida gruesa.	Hub OD	OD de cuello de soldadura	Longitud del cuello de soldadura	RF Dia.	Altura de RF	TORNILLO CÍRCULO	Orificio de orificio diámetro	No de pernos	Diámetro SEMENTAL Perno	Longitud del semental de RF	Tamaño del orificio	Tamaño del semental ISO	Peso en kg
-	O	T	incógnita	A	H	R	-	-	Tg	-	-	-	-	-	-
1	160	38.1	57	33.5	92	50.8	7	108	6.4	4	7/8	150	1	M24	6.5
1 ½	205	44.5	79	48.3	111	73	7	146	6.4	4	11/8	180	11/4	M30	13
2	235	50.8	95	60.3	127	92.1	7	171.4	6.4	8	1	185	11/8	M27	19
2 ½	265	57.2	114	73	143	104.8	7	196.8	6.4	8	11/8	205	11/4	M30	24
3	305	66.7	133	88.9	168	127	7	228.6	9.5	8	11/4	230	13/8	M33	43
4	355	76.2	165	114.3	190	157.2	7	273	12.7	8	11/2	260	15/8	M39	66
6	485	108	235	168.3	273	215.9	7	368.3	12.7	8	2	350	21/8	M52	172
8	550	127	305	219.1	318	269.9	7	438.2	12.7	12	2	385	21/8	M52	261
10	675	165.1	375	273	419	323.8	7	539.8	12.7	12	21/2	490	25/8	M64	485
12	760	184.2	441	32.8	464	381	7	619.1	12.7	12	23/4	540	27/8	M72	730
