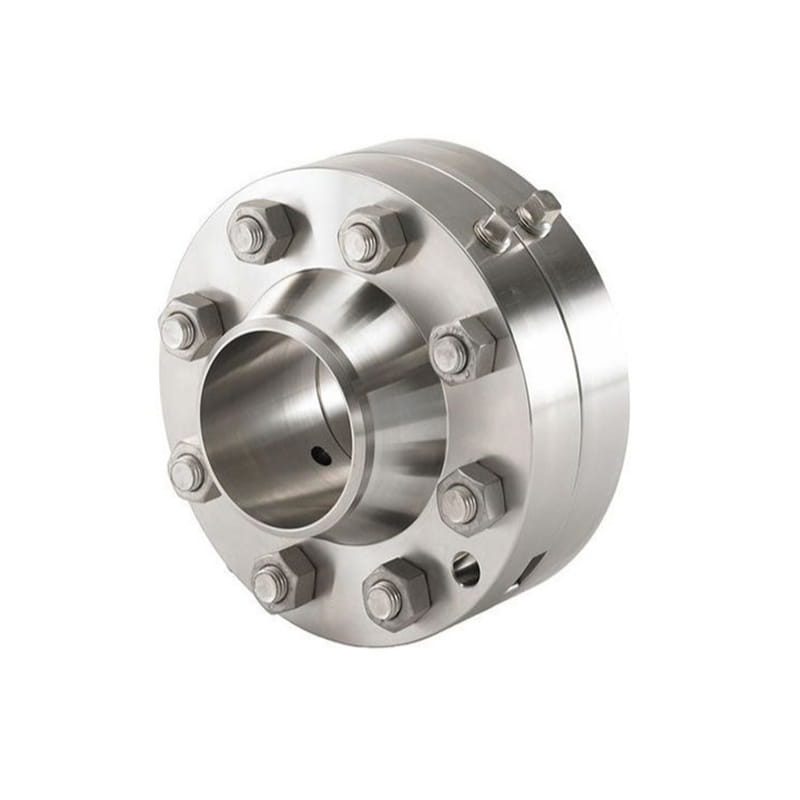

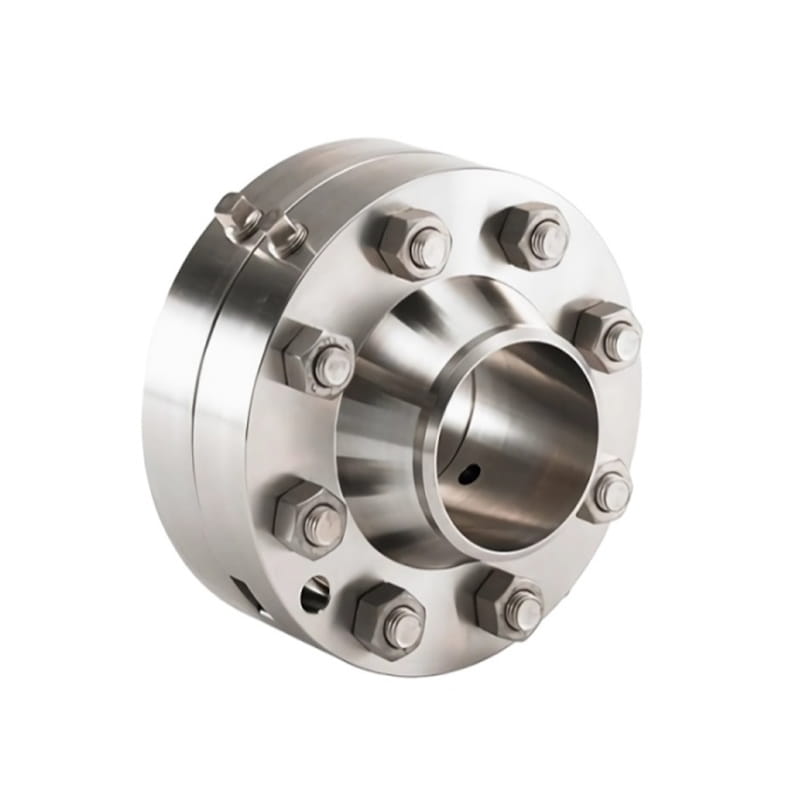

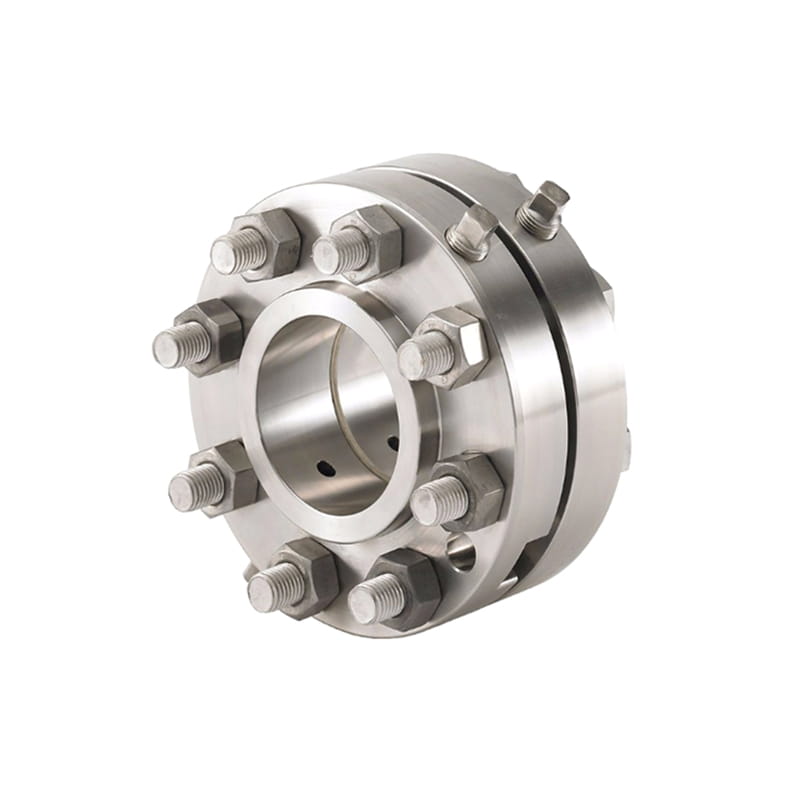

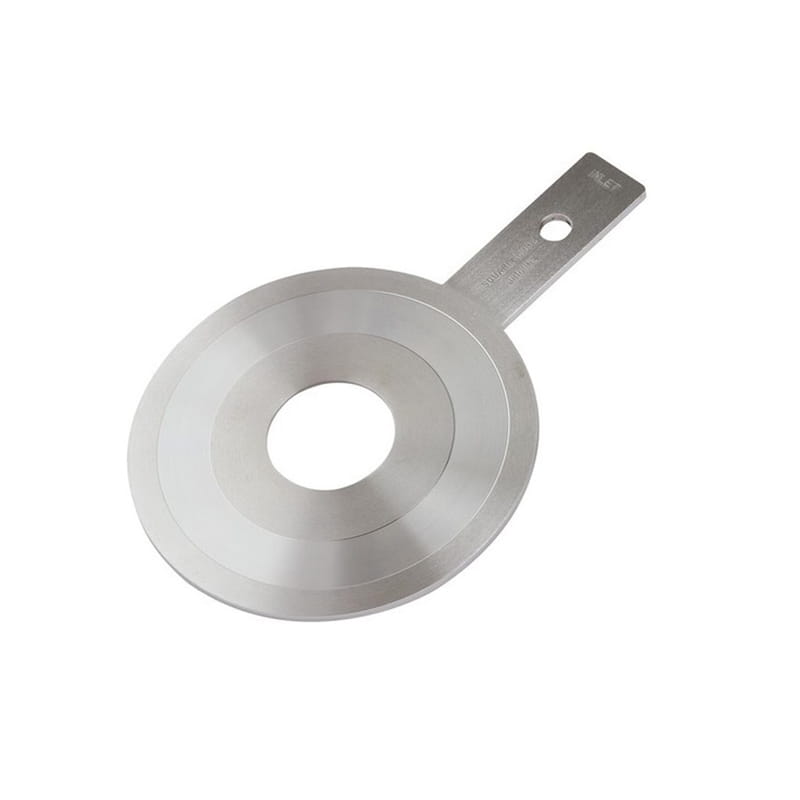

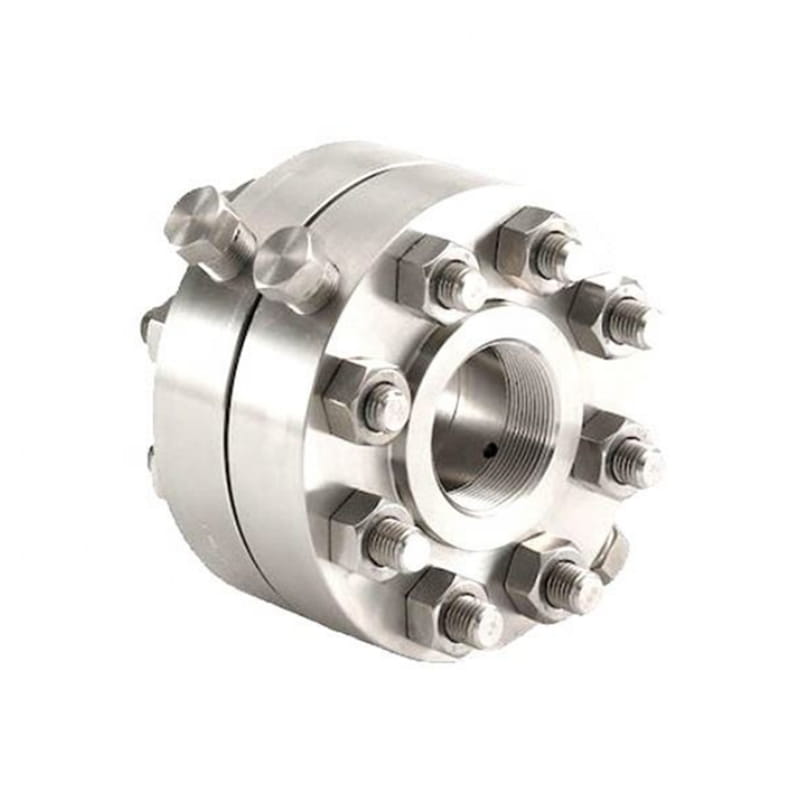

El ensamblaje de la brida del orificio es el elemento de medición del tráfico en la tubería

Estándar

ANSI/ASME B16.5, B16.47 Serie A&B, B16.48, BS4504, BS 10, EN-1092, DIN, Bodas ASME, Bodas ASME, Flanges BS, Bendas DIN, En Flanges, Gost Borda, ASME/ASME B16.5/16.36/16.47. S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092

Material

Acero inoxidable, acero de aleación, dúplex, aleaciones de níquel, acero a baja temperatura, acero al carbono, níquel Cupro

Superficie

Pintura antirustia, petróleo de pintura negra, amarillo transparente, chapado en zinc, frío y salsa caliente galvanizado

Tipo

Corte, tratamiento térmico, forjado de troquel/forjado libre, mecanizado CNC

tamaño

1 "-24"

El tiempo de entrega

Dentro de los 5-30 días después de recibir el prepago

Embalaje

Por debajo de 24 ", estará embalado por caja de madera contrachapada; por encima de 24", estará empaquetada por Plywood Pallet

Solicitud

Químicos pesados ​​y ligeros, acero, papel, nuclear, petroquímicos, tratamiento de aguas residuales, tratamiento y distribución de agua, generación de energía, producción y refinación de petróleo, procesamiento y transmisión de gases, etc.

Tamaño

Diámetro interior y desviación

Diámetro

Grosor mínimo

Diámetro del

Cara elevada

Longitud de la

Orificio

Diámetro del

Base

Diámetro del eje

En el punto de

Soldadura

Tamaño de

Agujero de tomas

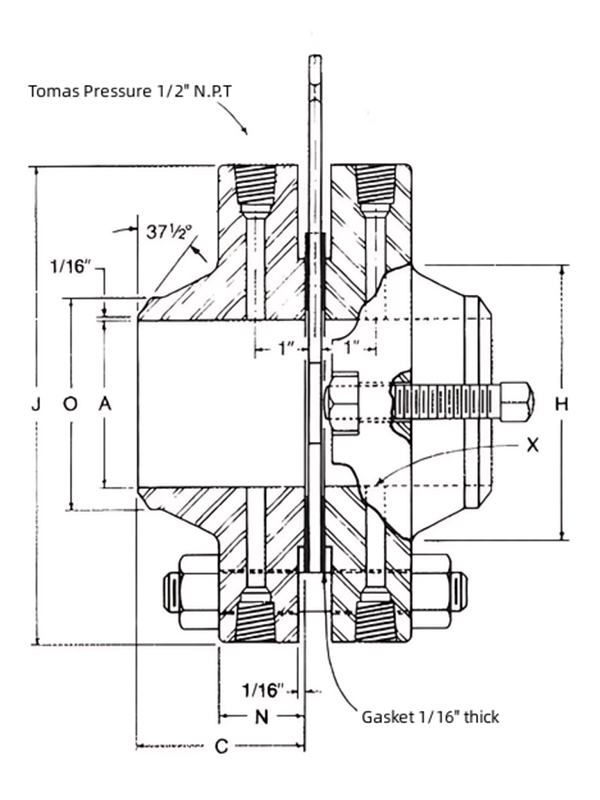

Plantilla de perforación de brida

Tamaño y longitud del conector de tornillo

Peso aproximado (libras)

pulgada

A*

J

NORTE*

DO*

H

O

incógnita

Diámetro de circulación de pernos

Abertura

Número de agujeros

Tamaño, longitud, espárragos

½

0.622 ± 0.002

3 ¾

1½

1 3/8

3

1 ½

0.84

¼

2 5/8

9/16

4

½ × 4 3/4

½ × 3

10

¾

0.824 ± 0.002

4 5/8

1 ½

1 16/11

3 1/8

1 7/8

1.05

¼

3 ¼

16/11

4

5/8 × 5

½ × 3

10

1

1.049 ± 0.003

4 7/8

1 ½

2

3 ¼

2 1/8

1.31

¼

3 ½

16/11

4

5/8 × 5

5/8 × 3

18

1½

1.610 ± 0.003

6 1/8

1 ½

2 7/8

3 3/8

2 ¾

1.90

¼

4 ½

13/16

4

¾ × 5 ¼

5/8 × 3

25

2

2.067 ± 0.003

6 ½

1 ½

3 5/8

3 3/8

3 5/16

2.38

3/8

5

11/16

8

5/8 × 5

5/8 × 3

27

2½

2.469 ± 0.003

7 ½

1 ½

4 1/8

3 ½

3 15/16

2.88

3/8

5 7/8

13/16

8

¾ × 5 ¼

5/8 × 3

35

3

3.068 ± 0.003

8 ¼

1 ½

5

3 ½

4 5/8

3.50

3/8

6 5/8

13/16

8

¾ × 5 ¼

¾ × 3

43

4

4.026 ± 0.004

10

1 ½

6 3/16

3 5/8

5 ¾

4.50

½

7 7/8

13/16

8

¾ × 5 ¼

¾ × 3

66

6

6.065 ± 0.004

12 ½

1 ½

8 ½

3 15/16

8 1/8

6.63

½

10 5/8

7/8

12

¾ × 5 ¼

¾ × 3

106

8

T ± 0.004

15

1 5/8

10 5/8

4 3/8

10 ¼

8.663

½

13

1

12

7/8 × 5 ¾

¾ × 3

152

10

T ± 0.005

17 ½

1 7/8

12 ¾

4 5/8

12 5/8

10.75

½

15 ¼

1 1/8

16

1 × 6 ½

1 × 4 ½

216

12

T ± 0.005

20 ½

2

15

5 1/8

14 ¾

12.75

½

17 ¾

1 ¼

16

1 1/8 × 7 ¼

1 × 4 ½

327

14

T ± 0.005

23

2 1/8

16 ¼

5 5/8

16 ¾

14.00

½

20 ¼

1 ¼

20

1 1/8 × 7 ½

1 × 4 ½

448

16

T ± 0.005

25 ½

2 ¼

18 ½

5 ¾

19

16.00

½

22 ½

1 3/8

20

1 ¼ × 8

1 × 4 ½

596

18

T ± 0.007

28

2 3/8

21

6 ¼

21

18.00

½

23 ¾

1 3/8

24

1 ¼ × 8 ¼

1 × 4 ½

741

20

T ± 0.007

30 ½

2 ½

23

6 3/8

23 1/8

20.00

½

27

1 3/8

24

1 ¼ × 8 ½

1 × 4 ½

887

24

T ± 0.007

36

2 ¾

27 ¼

6 5/8

27 5/8

24.00

½

32

1 1/5

24

1 ¼ × 9 ½

1 × 5 ½

1311

Tamaño

Diámetro interior y desviación

Diámetro

Grosor mínimo

Diámetro del

Cara elevada

Longitud de la

Orificio

Diámetro del

Base

Diámetro del eje

En el punto de

Soldadura

Tamaño de

Agujero de tomas

Plantilla de perforación de brida

Tamaño y longitud del conector de tornillo

Peso aproximado (libras)

pulgada

A*

J

NORTE*

DO*

H

O

incógnita

Diámetro de circulación de pernos

Abertura

Número de agujeros

Tamaño, longitud, espárragos

4

4.026 ± 0.004

10

1 3/8

6 3/16

3 ½

5 ¾

4.50

½

7 1/8

1

8

7/8 × 5 ¾

¾ × 4

82

6

6.065 ± 0.004

12 ½

1 5/8

8 ½

4 1/16

8 1/8

6.63

½

10 5/8

1

12

7/8 × 6 ½

¾ × 4

136

8

T ± 0.004

15

1 7/8

10 5/8

4 5/8

10 ¼

8.663

½

13

1 1/8

12

1 × 7

¾ × 4 ½

213

10

T ± 0.005

17 ½

2 1/8

12 ¾

4 7/8

12 5/8

10.75

½

15 ¼

1 ¼

16

1 1/8 × 8

1 × 4 ½

309

12

T ± 0.005

20 ½

2 ¼

15

5 3/8

14 ¾

12.75

½

17 ¾

1 3/8

16

1 ¼ × 8 ½

1 × 4 ½

429

14

T ± 0.005

23

2 3/8

16 ¼

5 7/8

16 ¾

14.00

½

20 ¼

1 3/8

20

1 ¼ × 8 ¾

1 × 4 ½

554

16

T ± 0.005

25 ½

2 ½

18 ½

6

19

16.00

½

22 ½

1 ½

20

1 3/8 × 9 ½

1 × 5 ½

705

18

T ± 0.007

28

2 5/8

21

6 ½

21

18.00

½

24 ¾

1 ½

24

1 3/8 × 9 ¾

1 × 5 ½

863

20

T ± 0.007

30 ½

2 ¾

23

6 5/8

23 1/8

20.00

½

27

1 5/8

24

1 ½ × 10 ¼

1 × 5 ½

1066

24

T ± 0.007

36

3

27 ¼

6 7/8

27 5/8

24.00

½

32

1 7/8

24

1 ¾ × 11 ½

1 × 6 ½

1555

Tamaño

Diámetro interior y desviación

Diámetro

Grosor mínimo

Diámetro del

Cara elevada

Longitud de la

Orificio

Diámetro del

Base

Diámetro del eje

En el punto de

Soldadura

Tamaño de

Agujero de tomas

Plantilla de perforación de brida

Tamaño y longitud del conector de tornillo

Peso aproximado (libras)

pulgada

A*

J

NORTE*

DO*

H

O

incógnita

Diámetro de circulación de pernos

Abertura

Número de agujeros

Tamaño, longitud, espárragos

4

4.026 ± 0.004

10 ¾

1 ½

6 3/16

4

6

4.50

½

8 ½

1

8

7/8 × 6

¾ × 4

103

6

6.065 ± 0.004

14

1 7/8

8 ½

4 5/8

8 ¾

6.63

½

11 ½

1 1/8

12

1 × 7

¾ × 4

195

8

T ± 0.004

16 ½

2 3/16

10 5/8

5 ¼

10 ¾

8.663

½

13 ¾

1 ¼

12

1 1/8 × 8

¾ × 4½

278

10

T ± 0.005

20

2 ½

12 ¾

6

13 ½

10.75

½

17

1 3/8

16

1 ¼ × 8¾

1 × 5½

454

12

T ± 0.005

22

2 5/8

15

6 1/8

15 ¾

12.75

½

19 ¼

1 3/8

20

1 ¼ × 9

1 × 5½

553

14

T ± 0.005

23 ¾

2 ¾

16 ¼

6 ½

17

14.00

½

20 ¾

1 ½

20

1 3/8 × 9¾

1 × 5½

815

16

T ± 0.005

27

3

18 ½

7

19 ½

16.00

½

20 ¾

1 5/8

20

1½ × 10 ½

1 × 5½

1113

18

T ± 0.007

29 ¼

3 ¼

21

7 ¼

21 ½

18.00

½

25 ¾

1 ¾

20

1 5/8 × 10 ½

1 × 6½

1306

20

T ± 0.007

32

3 ½

23

7½

24

20.00

½

28 ½

1 ¾

24

1 5/8 × 12

1 × 6½

1622

24

T ± 0.007

37

4

27 ¼

8

28 ½

24.00

½

33

2

24

1 7/8 × 13¾

1 × 8

2320

Tamaño

Diámetro interior y desviación

Diámetro

Grosor mínimo

Diámetro del

Cara elevada

Longitud de la

Orificio

Diámetro del

Base

Diámetro del eje

En el punto de

Soldadura

Tamaño de

Agujero de tomas

Plantilla de perforación de brida

Tamaño y longitud del conector de tornillo

Peso aproximado (libras)

pulgada

A*

J

NORTE*

DO*

H

O

incógnita

Diámetro de circulación de pernos

Abertura

Número de agujeros

Tamaño, longitud, espárragos

3

T ± 0.003

9 ½

1 ½

5

4

5

3.50

½

7 ½

1

8

7/8 × 6

¾ × 4

79

4

T ± 0.004

11 ½

1 ¾

6 3/16

4 ½

6 ¼

4.50

½

9 ½

1 ¼

8

1 1/8 × 7

¾ × 4

129

6

T ± 0.004

15

2 3/16

8 ½

5 ½

9 ¼

6063

½

12 ½

1 ½

12

1 1/8 × 8

¾ × 4 ½

263

8

T ± 0.004

18 ½

2 ½

10 5/8

6 3/8

11 ¾

8.63

½

15 ½

1 ½

12

1 3/8 × 9

1 × 5 ½

445

10

T ± 0.005

21 ½

2 ¾

12 ¾

7 ¼

14 ½

10.75

½

18 ½

1 ½

16

1 3/8 × 9 ¾

1 × 5 ½

634

12

T ± 0.005

24

3 1/8

15

7 7/8

16 ½

12.75

½

21

1 ½

20

1 3/8 × 10½

1 × 5 ½

872

Tamaño

Diámetro interior y desviación

Diámetro

Grosor mínimo

Diámetro del

Cara elevada

Longitud de la

Orificio

Diámetro del

Base

Diámetro del eje

En el punto de

Soldadura

Tamaño de

Agujero de tomas

Plantilla de perforación de brida

Tamaño y longitud del conector de tornillo

Peso aproximado (libras)

pulgada

A*

J

NORTE*

DO*

H

O

incógnita

Diámetro de circulación de pernos

Abertura

Número de agujeros

Tamaño, longitud, espárragos

1

T ± 0.003

5 7/8

1 ½

2

3 ¼

2 1/16

1.32

¼

4

1

4

7/8 × 6

5/8 × 4

26

1½

T ± 0.003

7

1 ½

2 7/8

3 ½

4 ¾

1.90

¼

4 7/8

1 1/8

4

1 × 6 ¼

5/8 × 4

45

2

T ± 0.003

8 ½

1 ½

3 5/8

4

4 1/8

2.38

3/8

6 ½

1

8

7/8 × 6

5/8 × 4

65

2½

T ± 0.003

9 5/8

1 5/8

4 1/8

4 1/8

4 7/8

2.88

3/8

7 ½

1 1/8

8

1 × 6 ½

5/8 × 4

98

3

T ± 0.003

10 ½

1 7/8

5

4 5/8

5 ¼

3.50

3/8

8

1 ¼

8

1 1/8 × 7¼

¾ × 4

123

4

T ± 0.004

12 ¼

2 1/8

6 3/16

4 7/8

6 3/8

4.50

½

9 ½

1 3/8

8

1 ¼ × 8

¾ × 4 ½

182

6

T ± 0.004

15 ¼

3 ¼

8 ½

6 ¾

9

6.63

½

12 ½

1 ½

12

1 3/8 × 10¾

¾ × 5½

407

8

T ± 0.004

19

3 5/8

10 5/8

8 3/8

11 ½

8.63

½

15 ½

1 ¾

12

1 5/8 × 12

1 × 7

675

10

T ± 0.005

23

4 ¼

12 ¾

10

14 ½

10.75

½

19

2

12

1 7/8 × 14

1 × 8

1099

12

T ± 0.005

26 ½

4 7/8

15

11 1/8

17¾

12.75

½

22 ½

2 1/8

16

2 × 15¾

1 × 9

1706

Tamaño

Diámetro interior y desviación

Diámetro

Grosor mínimo

Diámetro del

Cara elevada

Longitud de la

Orificio

Diámetro del

Base

Diámetro del eje

En el punto de

Soldadura

Tamaño de

Agujero de tomas

Plantilla de perforación de brida

Tamaño y longitud del conector de tornillo

Peso aproximado (libras)

pulgada

A*

J

NORTE*

DO*

H

O

incógnita

Diámetro de circulación de pernos

Abertura

Número de agujeros

Tamaño, longitud, espárragos

1

T ± 0.003

6 ¼

1 ½

2

3 5/8

2 ¼

1.32

¼

4 ¼

1

4

7/8 × 6

5/8 × 4

26

1½

T ± 0.003

8

1 ¾

2 7/8

4 3/8

3 1/8

1.90

¼

5 ¾

1 ¼

4

1 1/8 × 7

¾ × 4

56

2

T ± 0.003

9 ¼

2

3 5/8

5

3 ¾

2.38

3/8

6 ¾

1 1/8

8

18 × 7 ¼

¾ × 4

84

2½

T ± 0.003

10 ½

2 ¼

4 1/8

5 5/8

4 ½

2.88

3/8

7 ¾

1 ¼

8

1 1/8 × 8

¾ × 4 ½

104

3

T ± 0.003

12

2 5/8

5

6 5/8

5 ¼

3.50

3/8

9

1 3/8

8

1 1/4 × 9¼

¾ × 5 ½

188

4

T ± 0.004

14

3

6 3/16

7 ½

6½

4.50

½

10 ¾

1 5/8

8

1 ½ × 10½

¾ × 5 ½

292

6

T ± 0.004

19

4 ¼

8 ½

10 ¾

9 ¼

6.63

½

14 ½

2 1/8

8

2 × 14 ¼

¾ × 8

756

8

T ± 0.004

21 ¾

5

10 5/8

12 ½

12

8.63

½

17 ¼

2 1/8

12

2 × 15 ¾

1 × 9

1152

10

T ± 0.005

26 ½

6 ½

12 ¾

16 ½

14 ¾

10.75

½

21 ¼

2 5/8

12

2 ½ × 20

1 × 11

2136

12

T ± 0.005

30

7 ¼

15

18 ¼

17 ¼

12.75

½

24 3/8

2 7/8

12

2 ¾ × 22

1 × 12

3216
