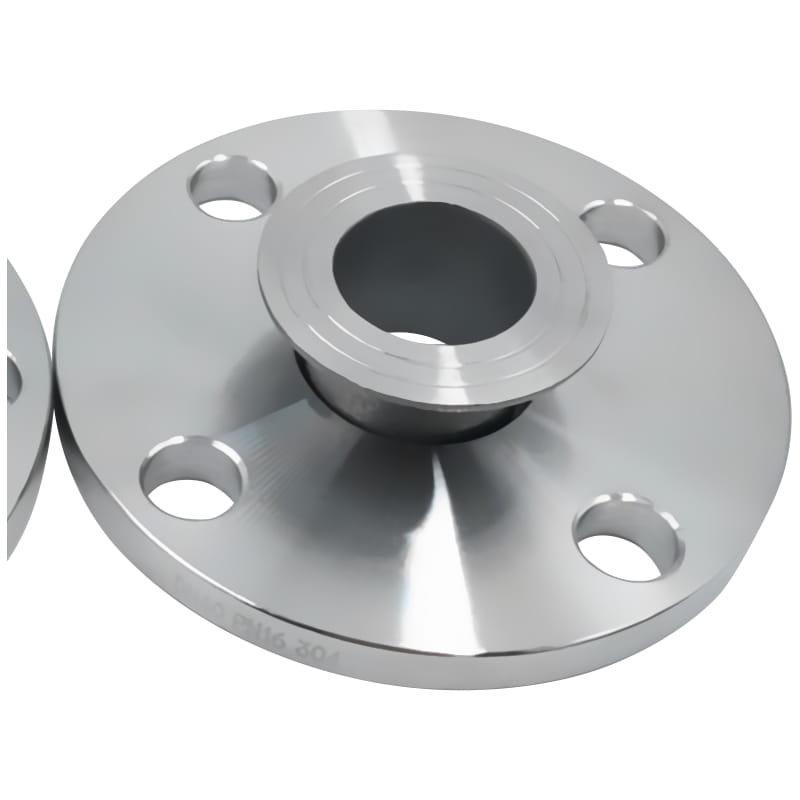

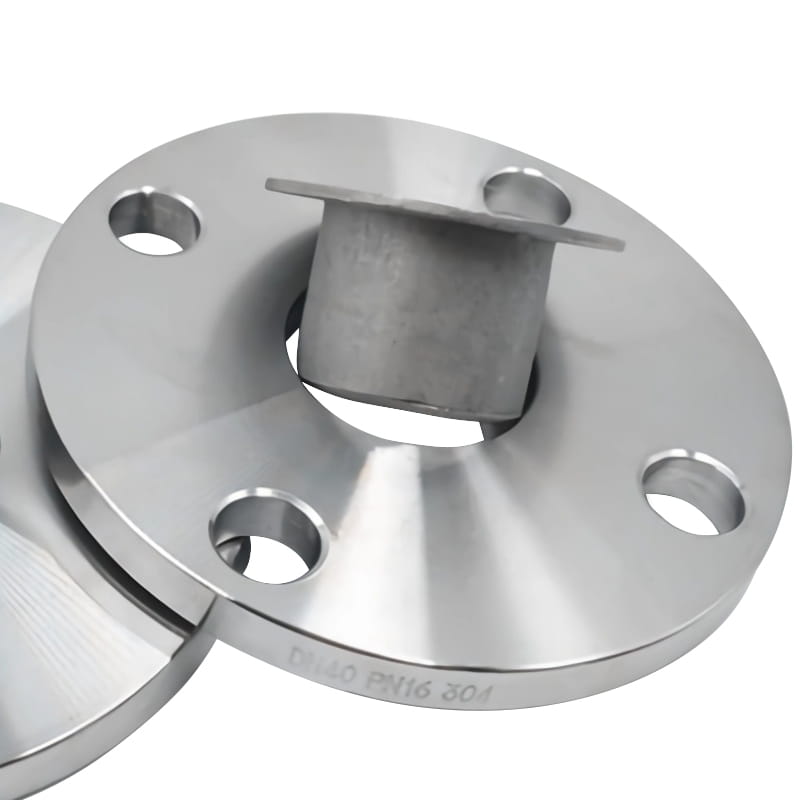

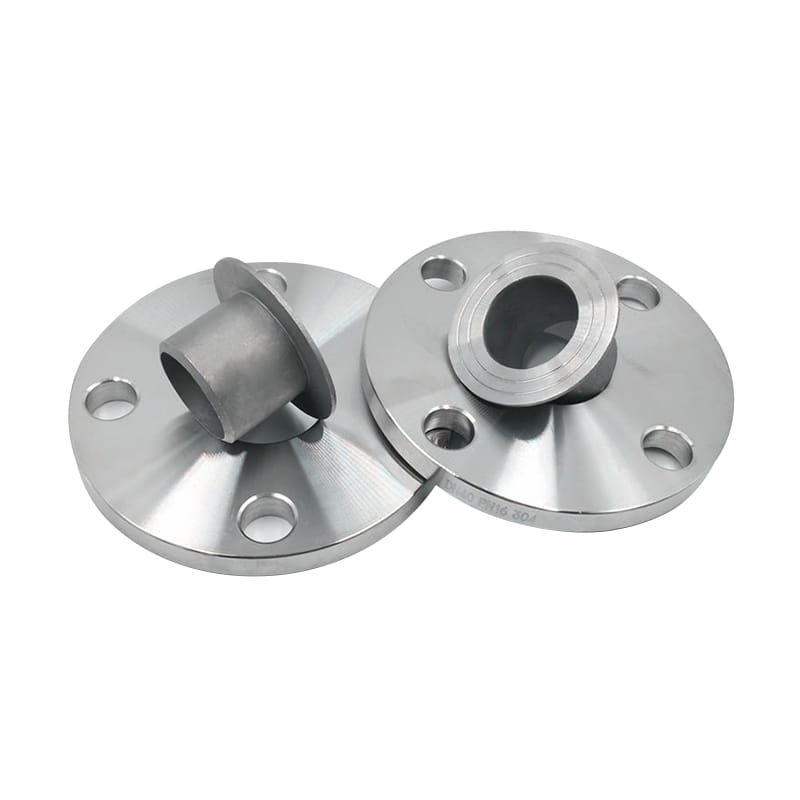

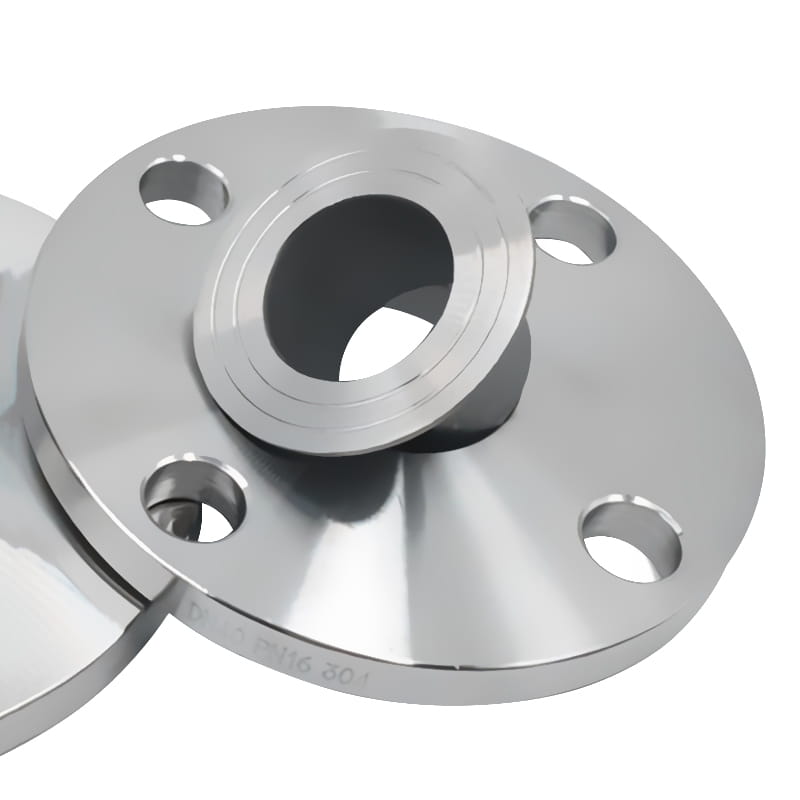

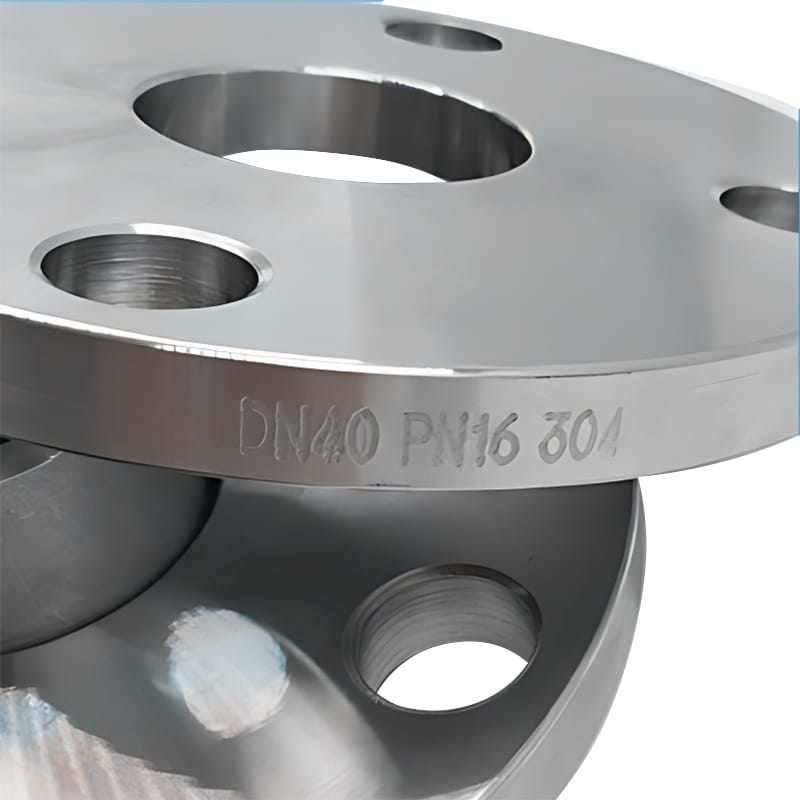

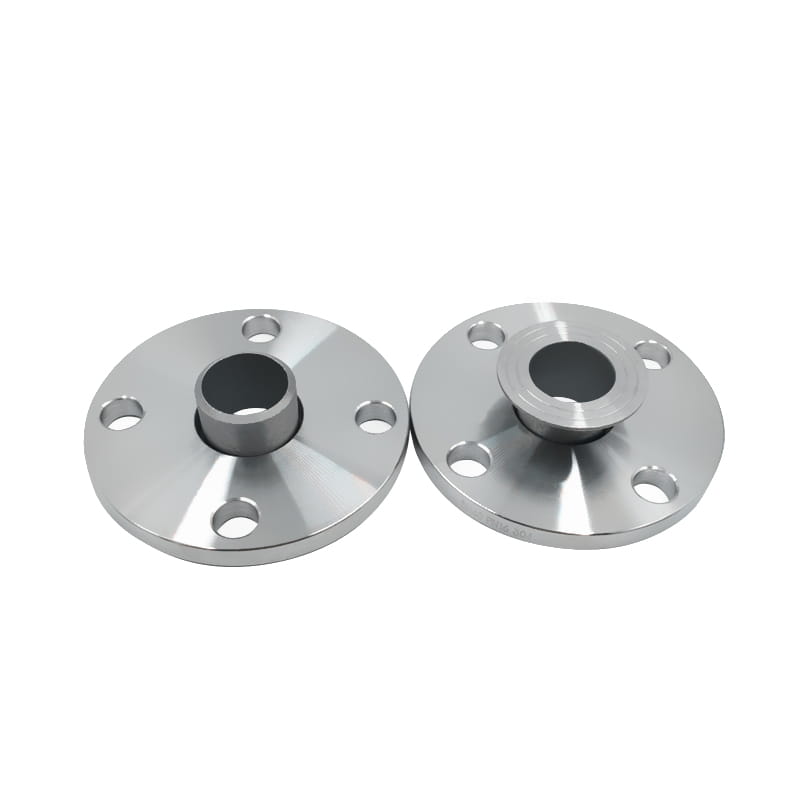

Precisión Forjando la brida de la junta de la vuelta SS con extremos de trozo

Precisión Forjando la brida de la junta de la vuelta SS con extremos de trozo

La brida de la junta de vuelta no tiene una cara elevada, se usa junto con un "extremo de la junta de la vuelta": un extremo de la junta de la vuelta y una brida de la junta de vuelta. Se debe evitar el uso de TI en puntos donde se produce un estrés de flexión severo.

Dado que la brida de la junta de regazo en sí no está soldada a la tubería, puede girar para alinear los orificios de los pernos fácilmente y el ensamblaje y el desmontaje son mucho más fáciles. Esta característica simplifica las tareas de instalación, mantenimiento y reparación, reduciendo el tiempo de inactividad y los costos generales. El diseño de la brida permite la desalineación angular de las tuberías, asegurando una junta apretada y a prueba de fugas, incluso cuando las tuberías no están perfectamente alineadas.

Las grietas formadas entre la superficie interna del orificio de la brida y la superficie externa de los extremos de los trozos pueden recolectar contaminados fácilmente. Los contaminados recolectados podrían presentar un problema y dar como resultado la corrosión de la grieta.

Por lo general, se usan en aplicaciones de baja presión, como petroquímicos, petróleo y gas, tratamiento de agua, alimentos y bebidas y industrias de procesamiento químico.

Anterior:No previous article
PRÓXIMO:Pulido de acero inoxidable Conjunto de brida de la junta de acero inoxidable

Introducción

Estándar	ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Material	Acero al carbono: ASTM A105, A350 LF2 Acero inoxidable: A182 F304/F304L/F316/F316L/F321 Aloy Steel: ASTM A182, GR F1, F11, F22, F5, F9, F91
Superficie	pulido, dispara, arena, sandblasting, etc.
Tipo	Forjado, tratado con calor y mecanizado
tamaño	1/2 '' a 48 "
El tiempo de entrega	Dentro de los 5-30 días después de recibir el prepago
Embalaje	Estuche de madera de exportación estándar o como lo solicitó
Solicitud	Petroquímico, petróleo y gas, tratamiento de agua, alimentos y bebidas e industrias de procesamiento químico, etc.

Pn10

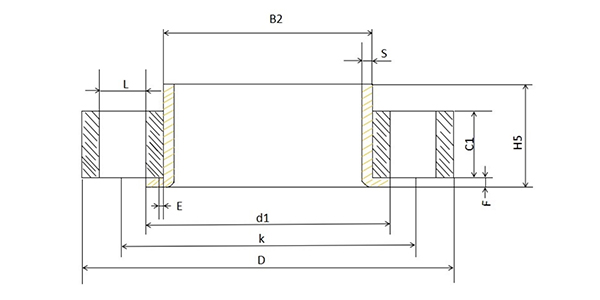

Dn	Pipa OD	D	B2	C1	K	mi	L	Qtty.	Peso
200	2198.1	340	226	24	295	6	22	8	8.87
	204.0 - 206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254.0 - 256.0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0 - 306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

PN16

Dn	Pipa OD	D	B2	C1	K	mi	L	Qtty.	Peso
50	60.3	165	65	20	125	5	18	4	2.52
	53.0 - 54.0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0 - 70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83.0 - 84.0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103.0 - 106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0 - 133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153.0 - 156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

PN25

Dn	Pipa OD	D	B2	C1	K	mi	L	Qtty.	Peso
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

PN40

Dn	Pipa OD	D	B2	C1	K	mi	L	Qtty.	Peso
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40.0 - 44.5	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97
