Pulido de acero inoxidable Conjunto de brida de la junta de acero inoxidable Proveedores, fabricantes OEM/ODM - Xinhang Special Material Co., Ltd. Hangzhou Branch

Introducción

Estándar	ANSI B16.5, ANSI B16.36, ANSI B16.47, EN1092, UNI 2277/2278, ANSI B16.48, JIS, BS 4504, DIN, SABS1123, GOST-2820
Material	Acero inoxidable, acero al carbono, acero de aleación, níquel de Cupro (90/10, 70/30, 66/30/2/2), Hastelloy (C4, C-22, C276, B-2), Nickel (200/20 201), Monel (400 y K500), Innuplex (600, 601, 625 y 825), Incolloy (800, 800h), Duplex 20, Duplex, Duplex, Duplex, Alloy, Alloy, Alloy, Alloy, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY, ALLOY. SS 904L, titanio (1 y 2) etc.
Superficie	Aceite contra la rompina, pintura (negro, amarillo), galvanización, recubrimiento eléctrico
Tipo	Forjeo, procesamiento de CNC
tamaño	½ pulgada - 24 pulgadas
El tiempo de entrega	Dentro de los 5-30 días después de recibir el prepago
Embalaje	Pallet de madera contrachapada, paleta de madera, estuche de madera, etc.
Solicitud	Energía eléctrica, campo petrolero, construcción naval, marina, sistemas de agua, gas natural, proyectos de tuberías, etc.

Clase 150 lb

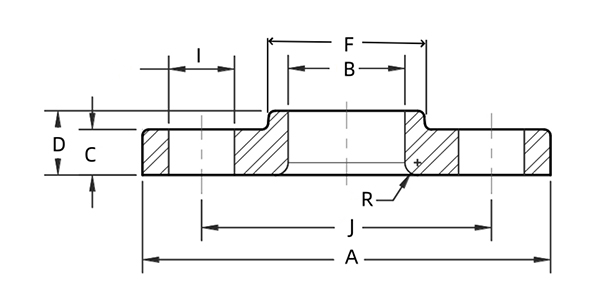

Nomenal Tamaño de tubería	Afuera Diámetro	En general Diámetro	Adentro Diámetro	Brida Espesor	En general Longitud	Regazo Radio	Centro Diámetro	Número de agujeros	Agujero Diámetro	Diámetro de círculo de agujeros	Peso
en	mm	A (mm)	B (mm)	C (mm)	D (mm)	R (mm)	F (mm)	Mmm)	Yo (mm)	J (mm)	kg/ pieza
½	21.30	88.90	22.90	11.20	15.70	3.00	30.20	4	15.70	60.45	0.38
¾	26.70	98.60	28.20	12.70	15.70	3.00	38.10	4	15.70	69.85	0.55
1	33.40	108.00	35.10	14.20	17.50	3.00	49.30	4	15.70	79.25	0.76
1 ¼	42.20	117.30	43.70	15.70	20.60	4.80	58.70	4	15.70	88.90	1.01
1 ½	48.30	127.00	50.00	17.50	22.40	6.40	65.00	4	15.70	98.60	1.30
2	60.30	152.40	62.50	19.10	25.40	7.90	77.70	4	19.10	120.70	2.03
2 ½	73.00	177.80	75.40	22.40	28.40	7.90	90.40	4	19.10	139.70	3.25
3	88.90	190.50	91.40	23.90	30.20	9.70	108.00	4	19.10	152.40	3.81
3 ½	101.60	215.90	104.10	23.90	31.75	9.70	122.20	8	19.10	177.80	4.76
4	114.30	228.60	116.80	23.90	33.30	11.20	134.90	8	19.10	190.50	5.25
5	141.30	254.00	114.50	23.90	36.60	11.20	163.60	8	22.40	215.90	6.02
6	168.30	279.40	171.50	25.40	39.60	12.70	192.00	8	22.40	241.30	7.40
8	219.10	342.90	222.30	28.40	44.50	12.70	246.10	8	22.40	298.50	12.10
10	273.00	406.40	277.40	30.20	49.30	12.70	304.80	12	25.40	362.00	16.40
12	323.80	482.60	328.20	31.75	55.60	12.70	365.30	12	25.40	431.80	26.10
14	355.60	533.40	360.20	35.10	79.25	12.70	400.10	12	28.40	476.30	34.50
16	406.40	596.90	411.20	36.60	87.40	12.70	457.20	16	28.40	539.80	44.60
18	457.20	635.00	462.30	39.60	96.80	12.70	505.00	16	31.75	577.90	48.70
20	508.00	698.50	514.40	42.90	103.10	12.70	558.80	20	31.75	635.00	61.60
24	609.60	812.80	616.00	47.80	111.30	12.70	663.40	20	35.10	749.30	86.60

Clase 300 lb

Nomenal Tamaño de tubería	Afuera Diámetro	En general Diámetro	Adentro Diámetro	Brida Espesor	En general Longitud	Regazo Radio	Centro Diámetro	Número de agujeros	Agujero Diámetro	Diámetro de círculo de agujeros	Peso
en	mm	A (mm)	B (mm)	C (mm)	D (mm)	R (mm)	F (mm)	Mmm)	Yo (mm)	J (mm)	kg/ pieza
½	21.30	95.20	22.90	14.20	22.30	3.00	38.10	4	15.70	66.55	0.62
¾	26.70	117.30	28.20	15.70	25.40	3.00	47.70	4	19.00	82.50	1.10
1	33.40	123.90	35.10	17.50	26.90	3.00	53.80	4	19.00	88.90	1.33
1 ¼	42.20	133.30	43.70	19.00	26.90	4.80	63.50	4	19.00	98.50	1.65
1 ½	48.30	155.4	50.00	20.60	30.20	6.40	69.85	4	22.30	114.30	2.44
2	60.30	165.10	62.50	22.30	33.20	7.90	84.00	8	19.10	127.00	2.83
2 ½	73.00	190.50	75.40	25.40	38.10	7.90	100.00	8	22.30	149.30	4.25
3	88.90	209.50	91.40	28.40	42.90	9.70	117.30	8	22.30	168.10	5.78
3 ½	101.60	228.60	104.10	30.20	44.40	9.70	133.30	8	22.30	184.10	7.27
4	114.30	254.00	116.80	31.70	47.70	11.20	146.00	8	22.30	200.10	9.55
5	141.30	279.40	114.50	35.00	50.80	11.20	177.80	8	22.30	234.90	12.20
6	168.30	317.50	171.50	36.50	52.30	12.70	206.20	12	22.30	267.70	15.50
8	219.10	381.00	222.30	41.10	61.90	12.70	260.30	12	25.40	330.20	24.10
10	273.00	444.50	277.40	47.70	95.20	12.70	320.50	16	28.40	387.30	34.40
12	323.80	520.70	328.20	50.80	101.60	12.70	374.60	16	31.70	450.80	50.40
14	355.60	584.20	360.20	53.80	111.20	12.70	425.40	20	31.70	514.3	70.90
16	406.40	647.70	411.20	57.15	120.60	12.70	482.60	20	35.00	571.50	89.50
18	457.20	711.20	462.30	60.45	130.00	12.70	533.40	24	35.00	628.60	111.00
20	508.00	774.70	514.40	63.50	139.70	12.70	587.20	24	35.00	685.80	137.00
24	609.60	914.40	616.00	69.80	152.40	12.70	701.50	24	41.10	812.80	204.00

Clase 400 lb

Nomenal Tamaño de tubería	Afuera Diámetro	En general Diámetro	Adentro Diámetro	Brida Espesor	En general Longitud	Regazo Radio	Centro Diámetro	Número de agujeros	Agujero Diámetro	Diámetro de círculo de agujeros	Peso
en	mm	A (mm)	B (mm)	C (mm)	D (mm)	R (mm)	F (mm)	Mmm)	Yo (mm)	J (mm)	kg/ pieza
½	21.30	95.30	22.90	14.20	22.40	3.00	38.10	4	15.70	66.55	0.72
¾	26.70	117.30	28.20	15.70	25.40	3.00	47.80	4	19.10	82.60	1.25
1	33.40	124.00	35.10	17.50	26.90	3.00	53.80	4	19.10	88.90	1.50
1 ¼	42.20	133.40	43.70	20.60	28.40	4.80	63.50	4	19.10	98.60	2.00
1 ½	48.30	155.40	50.00	22.40	31.75	6.40	69.85	4	22.40	114.30	2.92
2	60.30	165.10	62.50	25.40	36.60	7.90	84.10	8	19.10	127.00	3.55
2 ½	73.00	190.50	75.40	28.40	41.10	7.90	100.10	8	22.40	149.40	5.23
3	88.90	209.60	91.40	31.75	46.00	9.70	117.30	8	22.40	168.10	6.95
3 ½	101.60	228.60	104.10	35.10	49.30	9.70	133.40	8	25.40	184.20	8.78
4	114.30	254.00	116.80	35.10	50.80	11.20	146.10	8	25.40	200.20	10.90
5	141.30	279.40	114.50	38.10	53.80	11.20	177.80	8	25.40	235.00	13.70
6	168.30	317.50	171.50	41.10	57.15	12.70	206.20	12	25.40	269.70	18.00
8	219.10	381.00	222.30	47.80	68.30	12.70	260.40	12	28.40	330.20	28.30
10	273.00	445.00	277.40	53.80	101.60	12.70	320.50	16	31.75	387.40	38.80
12	323.80	520.70	328.20	57.15	108.00	12.70	374.70	16	35.10	450.90	56.60
14	355.60	584.20	360.2	60.45	117.30	12.70	425.50	20	35.10	514.40	78.60
16	406.40	647.70	411.20	63.50	127.00	12.70	482.60	20	38.10	571.50	100.00
18	457.20	711.20	462.30	66.55	136.70	12.70	533.40	24	38.10	628.70	122.00
20	508.00	774.70	514.40	69.85	146.10	12.70	587.20	24	41.10	685.80	145.00
24	609.60	914.40	616.00	76.20	158.80	12.70	701.50	24	47.80	812.80	217.00

Clase 600 lb

Nomenal Tamaño de tubería	Afuera Diámetro	En general Diámetro	Adentro Diámetro	Brida Espesor	En general Longitud	Regazo Radio	Centro Diámetro	Número de agujeros	Agujero Diámetro	Diámetro de círculo de agujeros	Peso
in	mm	A (mm)	B (mm)	C (mm)	D (mm)	R (mm)	F (mm)	Mmm)	Yo (mm)	J (mm)	kg/ pieza
½	21.30	95.30	22.90	14.20	22.40	3.00	38.10	4	15.70	66.55	0.72
¾	26.70	117.30	28.20	15.70	25.40	3.00	47.80	4	19.10	82.60	1.25
1	33.40	124.00	35.10	17.50	26.90	3.00	53.80	4	19.10	88.90	1.50
1 ¼	42.20	133.40	43.70	20.60	28.40	4.80	63.50	4	19.10	98.60	2.00
1 ½	48.30	155.4	50.00	22.40	31.75	6.40	69.85	4	22.40	114.30	2.92
2	60.30	165.10	62.50	25.40	36.60	7.90	84.10	8	19.10	127.00	3.55
2 ½	73.00	190.50	75.40	28.40	41.10	7.90	100.10	8	22.40	149.40	5.23
3	88.90	209.60	91.40	31.75	46.00	9.70	117.30	8	22.40	168.10	6.95
3 ½	101.60	228.60	104.10	35.10	49.30	9.70	133.40	8	25.40	184.20	8.78
4	114.30	273.10	116.80	38.10	53.80	11.20	152.40	8	25.40	215.9	14.40
5	141.30	330.20	114.50	44.50	60.45	11.20	189.00	8	28.40	266.70	24.30
6	168.30	355.60	171.50	47.80	66.55	12.70	222.30	12	28.40	292.10	28.50
8	219.10	419.10	222.30	55.60	76.20	12.70	273.10	12	31.75	349.30	43.10
10	273.00	508.00	277.40	63.50	111.30	12.70	342.90	16	35.10	431.80	70.50
12	323.80	558.80	328.20	66.55	117.30	12.70	400.10	20	35.10	489.00	86.10
14	355.60	603.30	360.20	69.85	127.00	12.70	431.80	20	38.10	527.10	100.00
16	406.40	685.80	411.20	76.20	139.70	12.70	495.30	20	41.10	603.30	145.00
18	457.20	743.00	462.30	82.60	152.40	12.70	546.10	20	44.50	654.10	177.00
20	508.00	812.80	514.40	88.90	165.10	12.70	609.60	24	44.50	723.90	225.00
24	609.60	939.80	616.00	101.60	184.20	12.70	717.60	24	50.80	838.20	318.00

Clase 900 lb

Nominal Tamaño de tubería	Afuera Diámetro	En general Diámetro	Adentro Diámetro	Brida Espesor	En general Longitud	Regazo Radio	Centro Diámetro	Número de agujeros	Agujero Diámetro	Diámetro de círculo de agujeros	Peso
in	mm	A (mm)	B (mm)	C (mm)	D (mm)	R (mm)	F (mm)	Mmm)	Yo (mm)	J (mm)	kg/ pieza
½	21.30	120.60	22.90	22.30	31.70	3.00	38.10	4	22.30	82.50	1.71
¾	26.70	130.00	28.20	25.40	35.00	3.00	44.40	4	22.30	88.90	2.30
1	33.40	149.30	35.10	28.40	41.10	3.00	52.30	4	25.40	101.60	3.40
1 ¼	42.20	158.70	43.70	28.40	41.10	4.80	63.50	4	25.40	111.20	3.85
1 ½	48.30	177.80	50.00	31.70	44.40	6.40	69.85	4	28.40	123.90	5.28
2	60.30	215.90	62.50	38.10	57.15	7.90	104.60	8	25.40	165.10	9.78
2 ½	73.00	244.30	75.40	41.10	63.50	7.90	123.90	8	28.40	190.50	13.60
3	88.90	241.30	91.40	38.10	53.80	9.70	127.00	8	25.40	190.50	11.30
4	114.30	292.10	116.80	44.40	69.85	11.20	158.70	8	31.70	234.90	19.20
5	141.30	349.20	114.50	50.80	79.25	11.20	190.50	8	35.00	279.40	31.20
6	168.30	381.00	171.50	55.60	85.80	12.70	234.90	12	31.70	317.50	40.50
8	219.10	469.90	222.30	63.50	114.30	12.70	298.40	12	38.10	393.70	71.50
10	273.00	546.10	277.40	69.85	127.00	12.70	368.30	16	38.10	469.90	104.00
12	323.80	609.60	328.20	79.25	142.70	12.70	419.10	20	38.10	533.40	139.00
14	355.60	641.30	360.20	85.80	155.40	12.70	450.80	20	41.10	558.80	161.00
16	406.40	704.80	411.20	88.90	165.10	12.70	508.00	20	44.40	615.90	194.00
18	457.20	787.40	462.30	101.60	190.50	12.70	565.10	20	50.80	685.80	267.00
20	508.00	857.20	514.40	107.90	209.50	12.70	622.30	20	53.80	749.30	334.00
24	609.60	1041.40	616.00	139.70	266.70	12.70	749.30	20	66.55	901.70	618.00

Clase 1500 lb

Nominal Tamaño de tubería	Afuera Diámetro	En general Diámetro	Adentro Diámetro	Brida Espesor	En general Longitud	Regazo Radio	Centro Diámetro	Número de agujeros	Agujero Diámetro	Diámetro de círculo de agujeros	Peso
in	mm	A (mm)	B (mm)	C (mm)	D (mm)	R (mm)	F (mm)	Mmm)	Yo (mm)	J (mm)	kg/ pieza
½	21.30	120.60	22.90	22.30	31.70	3.00	38.10	4	22.30	82.50	1.71
¾	26.70	130.00	28.20	25.40	35.00	3.00	44.40	4	22.30	88.90	2.30
1	33.40	149.30	35.10	28.40	41.10	3.00	52.30	4	25.40	101.60	3.40
1 ¼	42.20	158.70	43.70	28.40	41.10	4.80	63.50	4	25.40	111.20	3.85
1 ½	48.30	177.80	50.00	31.70	44.40	6.40	69.85	4	28.40	123.90	5.28
2	60.30	215.90	62.50	38.10	57.15	7.90	104.60	8	25.40	165.10	9.78
2 ½	73.00	244.30	75.40	41.10	63.50	7.90	123.90	8	28.40	190.50	13.60
3	88.90	266.70	91.40	47.70	73.15	9.70	133.30	8	31.70	203.2	17.80
4	114.30	311.10	116.80	53.80	90.40	11.20	162.00	8	35.00	241.30	27.50
5	141.30	374.60	114.50	73.15	104.60	11.20	196.80	8	41.10	292.10	51.50
6	168.30	399.70	171.50	82.50	119.10	12.70	228.60	12	38.10	317.50	62.00
8	219.10	482.6	222.30	91.90	142.70	12.70	292.10	12	44.40	393.70	105.00
10	273.00	584.20	277.40	107.90	177.80	12.70	368.30	12	50.80	482.60	179.00
12	323.80	673.10	328.20	123.90	218.90	12.70	450.80	16	53.80	571.50	269.00
14	355.60	749.30	360.20	133.30	241.30	12.70	495.30	16	60.45	635.00	365.00
16	406.40	825.50	411.20	146.00	260.30	12.70	552.40	16	66.55	704.80	459.00
18	457.20	914.40	462.30	162.00	276.30	12.70	596.90	16	73.15	774.70	598.00
20	508.00	984.20	514.40	177.80	292.10	12.70	641.30	16	79.25	831.80	712.00
24	609.60	1168.40	616.00	203.20	330.20	12.70	726.00	16	91.90	990.60	1090.00

Clase 2500 lb

Nominal Tamaño de tubería	Afuera Diámetro	En general Diámetro	Adentro Diámetro	Brida Espesor	En general Longitud	Regazo Radio	Centro Diámetro	Número de agujeros	Agujero Diámetro	Diámetro de círculo de agujeros	Peso
in	mm	A (mm)	B (mm)	C (mm)	D (mm)	R (mm)	F (mm)	Mmm)	Yo (mm)	J (mm)	kg/ pieza
½	21.30	133.40	22.90	30.20	39.60	3.00	42.90	4	22.40	88.90	2.92
¾	26.70	139.70	28.20	31.75	42.90	3.00	50.80	4	22.40	95.30	3.40
1	33.40	158.80	35.10	35.10	47.80	3.00	57.15	4	25.40	108.00	4.77
1 ¼	42.20	184.20	43.70	38.10	52.30	4.80	73.15	4	28.40	130.00	7.08
1 ½	48.30	203.20	50.00	44.50	60.45	6.40	79.25	4	31.75	146.10	9.93
2	60.30	235.00	62.50	50.80	69.85	7.90	95.30	8	28.40	171.50	14.70
2 ½	73.00	266.70	75.40	57.15	79.25	7.90	114.30	8	31.75	196.90	21.30
3	88.90	304.80	91.40	66.55	91.90	9.70	133.40	8	35.10	228.60	32.30
4	114.30	355.60	116.80	76.20	108.00	11.20	165.10	8	41.10	273.10	52.50
5	141.30	419.10	114.50	91.90	130.00	11.20	203.20	8	47.80	323.90	82.60
6	168.30	482.60	171.50	108.00	152.40	12.70	235.00	8	53.80	368.30	127.00
8	219.10	552.50	222.30	127.00	177.80	12.70	304.80	12	53.80	438.20	186.00
10	273.00	367.10	277.40	165.10	228.60	12.70	374.70	12	66.55	539.80	352.00
12	323.80	762.00	328.20	184.20	254.00	12.70	441.50	12	73.15	619.30	501.00
