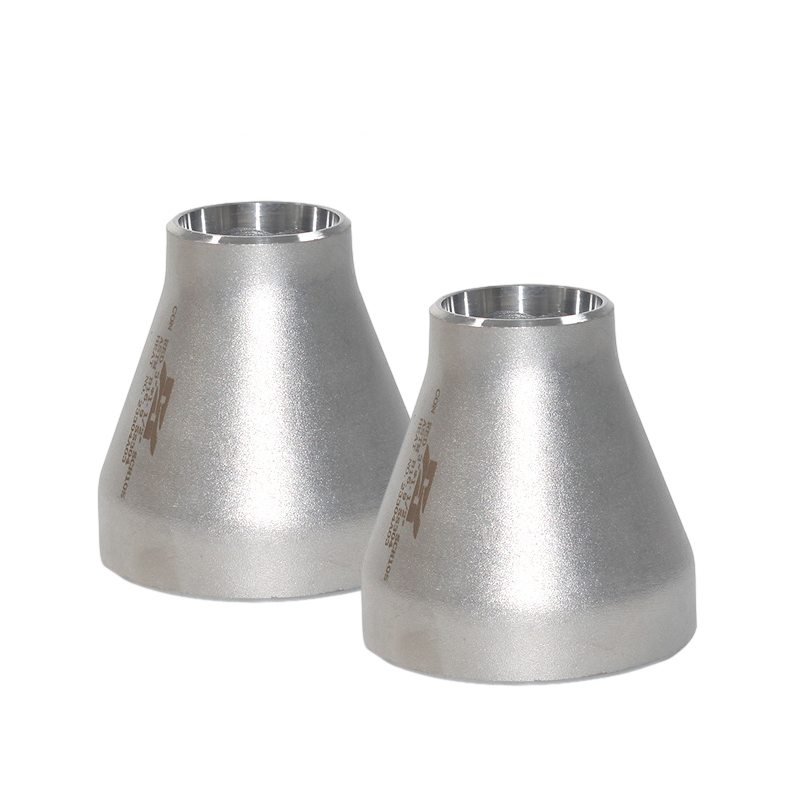

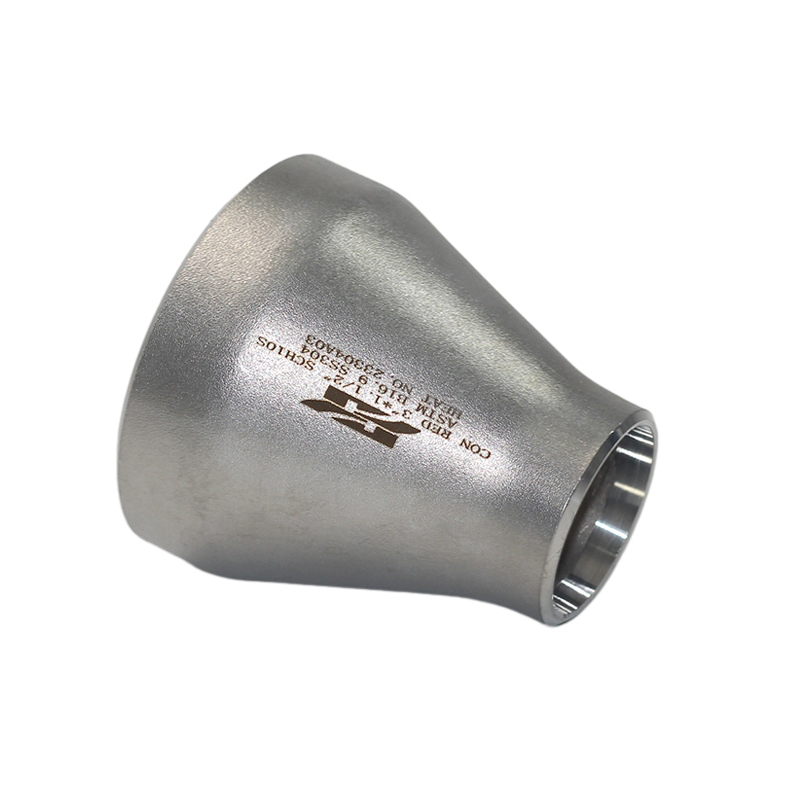

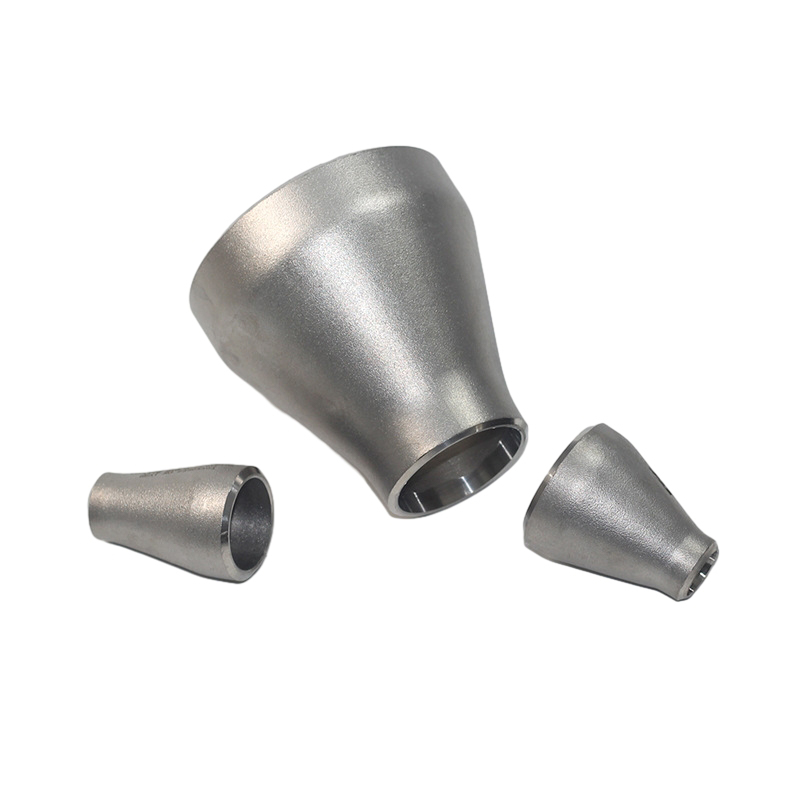

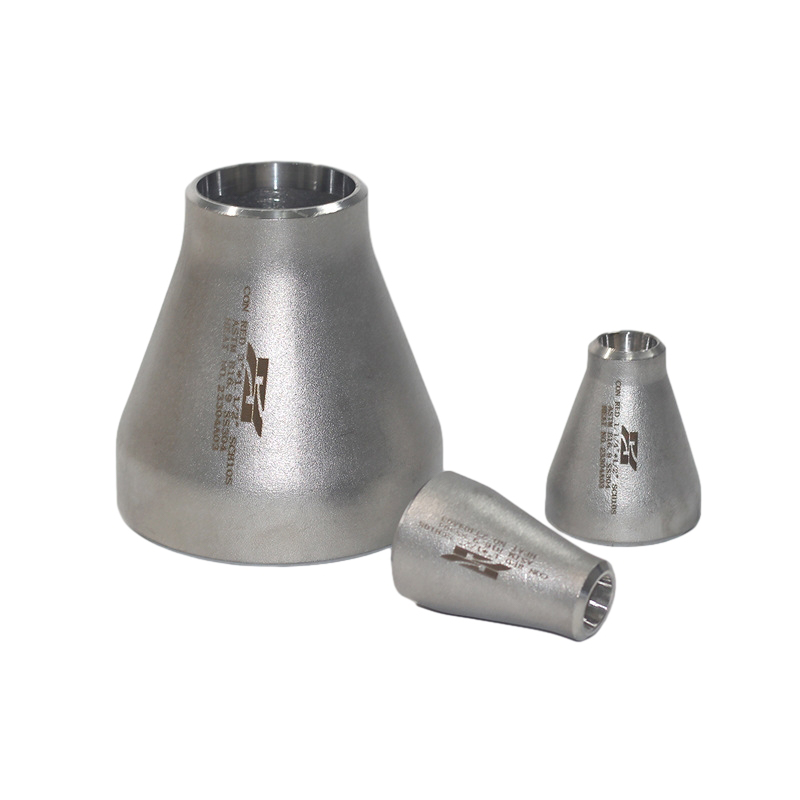

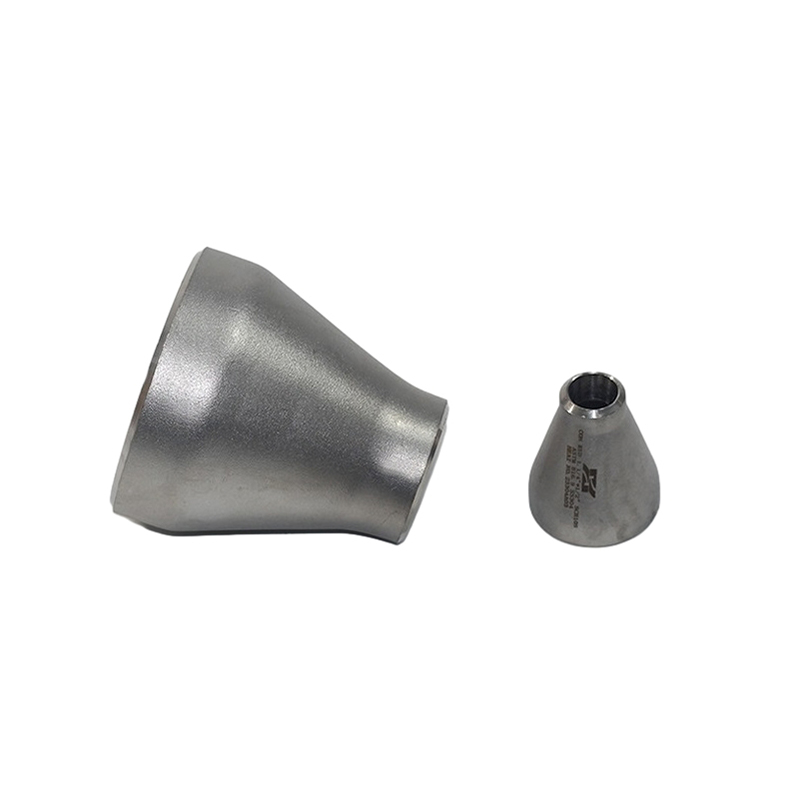

Soldable de pared gruesa 304 Tubo de acero inoxidable Reductores concéntricos accesorios

Soldable de pared gruesa 304 Tubo de acero inoxidable Reductores concéntricos accesorios

Un reductor concéntrico de tubo de acero inoxidable es un ajuste de tubería que consta de dos tuberías de diferentes diámetros, y los ejes centrales de las dos tuberías son exactamente iguales, por lo que se llama reductor concéntrico y se usa para conectar tuberías de diferentes tamaños.

Los reductores concéntricos de acero inoxidable están compuestos de una tubería con un gran diámetro exterior y una superficie externa lisa y una tubería con un pequeño diámetro interno. Los puertos de las dos tuberías están completamente alineados y fijados juntos por soldadura, enchufes o conexiones roscadas. Esta estructura permite que el reductor concéntrico transfiera suavemente el fluido en el sistema de tuberías y reduzca la resistencia y la presión del fluido.

Los reductores concéntricos también están hechos de acero inoxidable, como el acero inoxidable 304 o el acero inoxidable 316. Debido a que el acero inoxidable tiene resistencia a la corrosión y resistencia a la alta temperatura, es adecuado para la transmisión y el control de una variedad de medios. Elegir el material de acero inoxidable derecho asegura la durabilidad y la confiabilidad de su sistema de tuberías.

Los accesorios de tubería reductores concéntricos generalmente se usan en campos de ingeniería, como impermeabilización y protección mejorada. Las ventajas son la conexión estable, el buen sellado y la capacidad de soportar grandes caudales. También se usa a menudo en el campo de la ingeniería hidroeléctrica en la construcción. Por ejemplo, en un sistema de drenaje de baño, para conectar tuberías de drenaje de diferentes diámetros, es necesario usar accesorios de tubería reductores concéntricos para conectar la tubería descendente y el tubo de drenaje.

Anterior:Accesorios concéntricos de tubo de acero inoxidable de alta resistencia Forged 304
PRÓXIMO:No next article

Introducción

Reductores concéntricos
Artículo	Tubo de acero inoxidable reductores concéntricos
Estándar	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Material	304/304L, 316/316L, etc.
Superficie	Explosión de arena, encurtido, rodamiento de arena, etc.
Tipo	Proceso de acabado de CNC
tamaño	3/4-18 "
El tiempo de entrega	Dentro de los 5-30 días después de recibir el prepago
Embalaje	Casos de madera contrachapada o paletas o de acuerdo con los requisitos de los clientes
Solicitud	Petróleo, químicos, potencia, gas, metalurgia, construcción naval, construcción, etc.

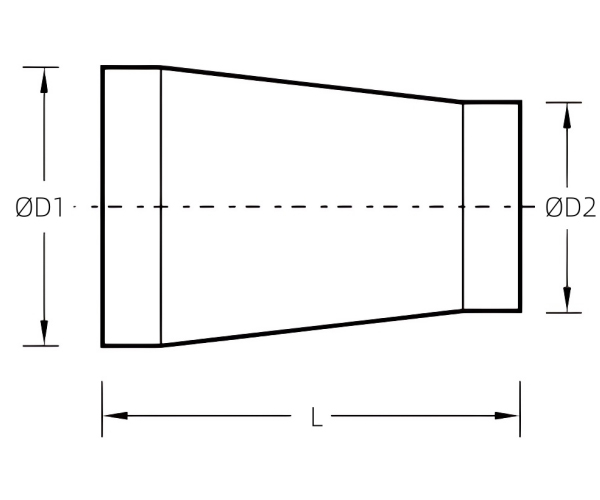

Unidad: MM

Diámetro nominal	Diámetro externo	Longitud		Diámetro nominal	Diámetro externo	Longitud
EN	D1 × D2	L		EN	D1 × D2	L
3/4 × 1/2	26.7 × 21.3	38.1		18 × 10	457.2 × 273.1	381.0
3/4 × 3/8	26.7 × 17.1	38.1		20 × 18	508.0 × 457.2	508.0
1 × 3/4	33.4 × 26.7	50.8		20 × 16	508.0 × 406.4
1 × 1/2	33.4 × 21.3	50.8		20 × 14	508.0 × 355.6
1 1/4 × 1	42.2 × 33.4	50.8		20 × 12	508.0 × 323.9
1 1/4 × 3/4	42.2 × 26.7			22 × 20	558.8 × 508.0	508.0
1 1/4 × 1/2	42.2 × 21.3			22 × 18	558.8 × 457.2
1 1/2 × 1 1/4	48.3 × 42.2	63.5		22 × 16	558.8 × 406.4
1 1/2 × 1	48.3 × 33.4			22 × 14	558.8 × 355.6
1 1/2 × 3/4	48.3 × 26.7			24 × 22	609.6 × 558.8	508.0
1 1/2 × 1/2	48.3 × 21.3			24 × 20	609.6 × 508.0
2 × 1 1/2	60.3 × 48.3	76.2		24 × 18	609.6 × 457.2
2 × 1 1/4	60.3 × 42.2			24 × 16	609.6 × 406.4
2 × 1	60.3 × 33.4			26 × 24	660.4 × 609.6	609.6
2 × 3/4	60.3 × 26.7			26 × 22	660.4 × 508.0
2 1/2 × 2	73.0 × 60.3	88.9		26 × 20	660.4 × 457.2
2 1/2 × 1 1/2	73.0 × 48.3			26 × 18	660.4 × 406.4
2 1/2 × 1 1/4	73.0 × 42.2			28 × 24	711.2 × 660.4	609.6
2 1/2 × 1	73.0 × 33.4			28 × 22	711.2 × 609.6
3 × 2 1/2	88.9 × 73.0	88.9		28 × 20	711.2 × 508.8
3 × 2	88.9 × 60.3			28 × 18	711.2 × 457.2
3 × 1 1/2	88.9 × 48.3			30 × 28	762.0 × 711.2	609.6
3 × 1 1/2	88.9 × 48.3			30 × 26	762.0 × 660.4
3 × 1 1/4	88.9 × 42.2			30 × 24	762.0 × 609.6
3 1/3 × 3	101.6 × 88.9	101.6		30 × 20	762.0 × 508.0
3 1/2 × 2 1/2	101.6 × 73.0			32 × 30	812.8 × 762.0	609.6
3 1/2 × 2	101.6 × 60.3			32 × 28	812.8 × 711.2
3 1/2 × 1 1/2	101.6 × 48.3			32 × 26	812.8 × 660.4
3 1/2 × 1 1/4	101.6 × 42.2			32 × 24	812.8 × 609.6
4 × 3 1/2	114.3 × 101.6	101.6		34 × 32	863.6 × 812.8	609.6
4 × 3	114.3 × 88.9			34 × 30	863.6 × 762.0
4 × 2 1/2	114.3 × 73.0			34 × 26	863.6 × 660.4
4 × 2	114.3 × 60.3			34 × 24	863.6 × 609.6
4 × 1 1/2	114.3 × 48.3			36 × 34	914.4 × 863.6	609.6
5 × 4	141.3 × 114.3	127.0		36 × 32	914.4 × 812.8
5 × 3 1/2	141.3 × 101.6			36 × 30	914.4 × 762.0
5 × 3	141.3 × 88.9			36 × 26	914.4 × 660.4
5 × 2 1/2	141.3 × 73.0			36 × 24	914.4 × 609.6
5 × 2	141.3 × 60.3			38 × 36	965.2 × 914.4	609.6
6 × 5	168.3 × 141.3	139.7		38 × 34	965.2 × 863.6
6 × 4	168.3 × 114.3			38 × 32	965.2 × 812.8
6 × 3 1/2	168.3 × 101.6			38 × 30	965.2 × 762.0
6 × 3	168.3 × 88.9			38 × 28	965.2 × 711.2
6 × 2 1/2	168.3 × 73.0			38 × 26	965.2 × 660.4
8 × 6	219.1 × 168.3	152.4		40 × 38	1016.0 × 965.2	609.6
8 × 5	219.1 × 141.3			40 × 36	1016.0 × 914.4
8 × 4	219.1 × 114.3			40 × 34	1016.0 × 863.8
8 × 3 1/2	219.1 × 101.6			40 × 32	1016.0 × 812.8
10 × 8	273.1 × 219.1	177.8		40 × 30	1016.0 × 762.0
10 × 6	273.1 × 168.3			42 × 40	1066.8 × 1016.0	609.6
10 × 5	273.1 × 141.3			42 × 38	1066.8 × 965.2
10 × 4	273.1 × 114.3			42 × 36	1066.8 × 914.4
12 × 10	323.9 × 273.1	203.2		42 × 34	1066.8 × 863.6
12 × 8	323.9 × 219.1			42 × 32	1066.8 × 812.8
12 × 6	323.9 × 168.3			42 × 30	1066.8 × 762.0
12 × 5	323.9 × 141.3			44 × 42	1117.6 × 1066.8	609.6
14 × 12	355.6 × 323.9	330.2		44 × 40	1117.6 × 1016.0
14 × 10	355.6 × 273.1			44 × 38	1117.6 × 965.2
14 × 8	355.6 × 219.1			44 × 36	1117.6 × 914.4
14 × 6	355.6 × 168.3			46 × 44	1168.4 × 1117.6	711.2
16 × 14	406.4 × 355.6	355.6		46 × 42	1168.4 × 1064.8
16 × 12	406.4 × 323.9			46 × 40	1168.4 × 1016.0
16 × 10	406.4 × 273.1		46 × 36	1168.4 × 965.2
16 × 8	406.4 × 219.1		48 × 46	1219.2 × 1168.4	711.2
18 × 16	457.2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457.2 × 355.6		48 × 42	1219.2 × 1066.8
18 × 12	457.2 × 323.9		48 × 40	1219.2 × 1016.0
