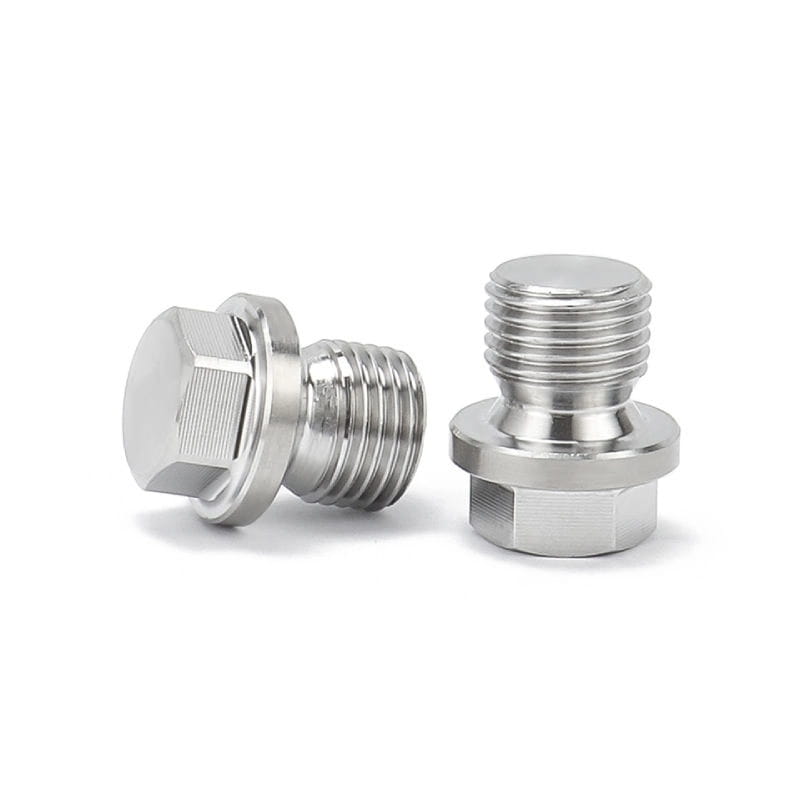

Los enchufes de la tubería son accesorios de metal cilíndrico con un eje de retraso cónico en un extremo y una sección de accionamiento en el otro. Es un método simple y barato para conectar una tubería. Las roscas cónicas tienen un ligero perfil de cono, lo que hace que las roscas masculinas y hembras se compriman entre sí para formar un sello apretado. En uso, el eje roscado macho se atornilla en la rosca femenina de una tubería o carcasa.

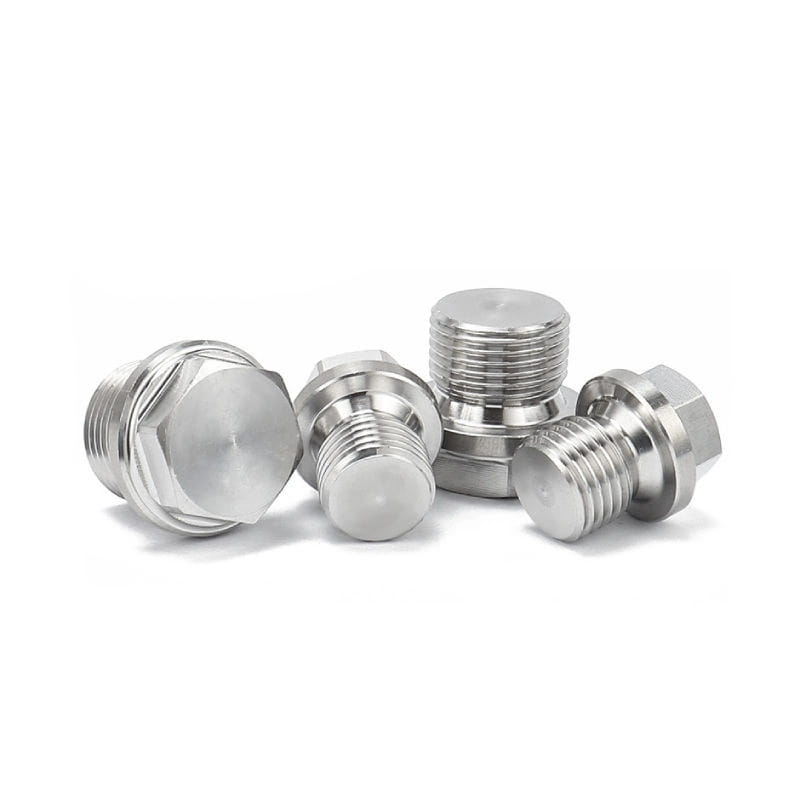

Los enchufes roscados de acero inoxidable se pueden insertar en aberturas roscadas y sellar los extremos de las tuberías, proporcionando un sello más estable y consistente y evitando que la suciedad, la humedad u otros contaminantes afecten sus roscas. Vienen en un diseño de cuerpo de piezas y el conjunto de enchufe fácil de reemplazar hace que estos accesorios de tuberías industriales sean muy fáciles de mantener y limpie.

En general, estos enchufes de tubería a menudo están chapados con cromo o níquel para un acabado y una mejor resistencia a la corrosión.

El papel principal de un tapón de tubería es bloquear el flujo de fluidos, pero también se usan para evitar que la suciedad y otros contaminantes ingresen a una abertura en una tubería. Se utilizan en industrias que van desde plomería y construcción hasta hidráulica, transporte de gas y petróleo, agricultura, fabricación de alimentos y bebidas y procesamiento de productos químicos industriales, etc.

Anterior:Tapas de tubería de acero inoxidable roscadas utilizadas para cambiar la dirección de la tubería
PRÓXIMO:Resiste enchufes de tubería de acero inoxidable de corrosión con roscas npt npt masculinas

Introducción

Estándar	ASTM A312, ANSI B16.9, EN, DIN, GOST, JIS, etc.
Material	Acero al carbono: A105, A350 LF2, etc. Acero de tubería: ASTM 694 F42, F52, F60, F65, F70 y etc. Acero inoxidable: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316TI, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1.4541, 254MO y etc. Acero inoxidable dúplex: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1.4462,1.4410,1.4501 y etc. Aleación de níquel: Inconel600, Inconel625, Inconel690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, Monel400, Alloy20, etc.
Superficie	Arena rodante, espejo, línea del cabello, explosión de arena, cepillo, brillante
Tipo	Por máquina CNC o torno
tamaño	M10-64
El tiempo de entrega	Dentro de los 5-30 días después de recibir el prepago
Embalaje	Palete de parto envuelto o en un estuche de madera con valores marinos
Solicitud	Petróleo/aeroespacial/metalurgia/semiconductor/estación de energía

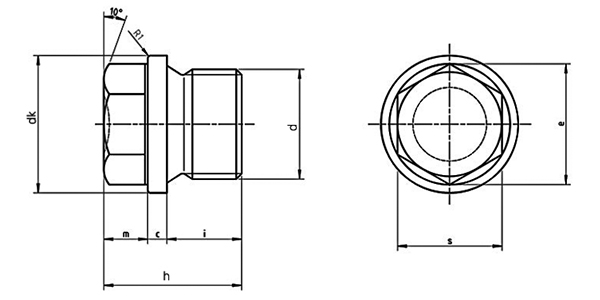

Rosdoa dmetromitroi tornillo			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d	Rosdoa de tubería		G 1/8 A	-	G 1/4a#	G 1/4a	-	-	G 3/8a#	G 3/8a	-	-	G 1/2a#	G 1/2A	-	-	-
pagag	PitcH 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	Lanzar 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	mínimo = tamaño nomínimoal		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	máximo		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
dk	Max = tamaño nomínimoal		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	mínimo		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	mínimo	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		DIN ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Tamaño nomínimoal		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	mínimo		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	máximo		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
H	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Tamaño nomínimoal		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	mínimo		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	máximo		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
s	DIN 475-1	máximo	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		mínimo						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	DIN ISO 272	máximo	10	13	13	13	13	16^	16^	16^	16^	18^^^^^	18^	18^	18^	21^	24
		mínimo	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
por 1000 unidades pikg			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Rosca de tornillo			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	Rosca de tubería		G 3/4A#	G 3/4a	-	G 1A	-	G 1 1/8a	-	G 1 1/4a	-	G 1 1/2A	-	G 1 3/4a	-	G 2A	-
p	Pitch 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	Lanzar 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	mínimo = tamaño nominal		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	máximo		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
dk	Max = tamaño nominal		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	min		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	min	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		DIN ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Tamaño nominal		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	min		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	máximo		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Tamaño nominal		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	min		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	máximo		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
s	DIN 475-1	máximo	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		min	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	DIN ISO 272	máximo	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
por 1000 unidades pikg			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
