Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería

Hogar / Accesorios / Bridas de acero inoxidable / Bridas de soldadura / Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería
Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería
  • Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería
  • Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería
  • Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería
  • Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería
  • Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería
  • Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería

Brida del zócalo asa （brida de SW) evitar la penetración del orificio de la tubería

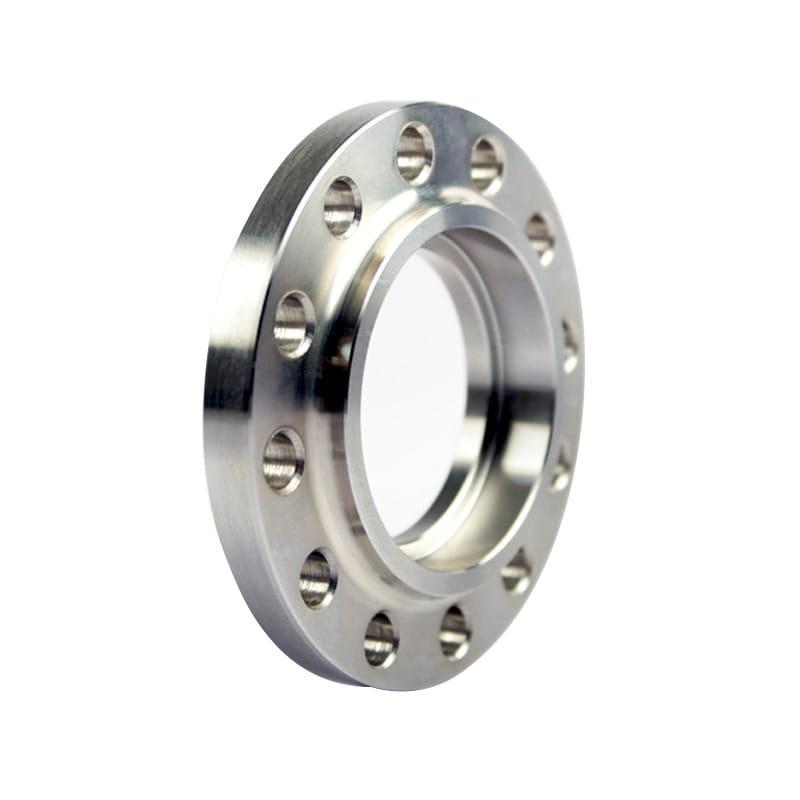

Las bridas de soldadura de enchufe tienen un extremo en forma de zócalo, donde la tubería se inserta y se suelde para una junta segura y duradera.

Estas bridas de enchufe se conectan a la tubería de extremo con una soldadura de filete a la ID del cubo del zócalo, ya que la tubería está diseñada para sentarse casi al ras contra el contrario de la brida. La brecha de expansión entre el extremo de la tubería y el contrario deja el espacio suficiente para que el soldador ajuste la tubería dentro de la conexión.

Las bridas de soldadura de zócalo se encuentran más amplia gama de aplicación en tuberías de pequeñas dimensiones que conducen fluidos a altas presiones. La brida de soldadura del enchufe tiene una desventaja en que la brida es susceptible a la corrosión de grietas. Las soluciones corrosivas del fluido del proceso pueden acumularse en la brecha y las grietas formadas entre la superficie exterior de la tubería y la superficie del zócalo de la brida, lo que puede causar corrosión de grieta. Por lo tanto, no se recomienda utilizar la brida de soldadura de socket en aplicaciones corrosivas.

Anterior:No previous article
PRÓXIMO:La brida de soldadura de casquillo de acero inoxidable reduce el riesgo de fuga

Introducción

Estándar

ANSI: ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48

DIN ： DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN2 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673

BS: BS4504 、 BS4504 、 BS1560 、 BS10

Material

Acero inoxidable, acero dúplex, etc.

Superficie

Aceite a prueba de óxido, galvanización caliente

Tipo

Corte de CNC

tamaño

Asa, Asme, ANSI, BS, EN, DIN, PN, JIS

El tiempo de entrega

Dentro de los 5-30 días después de recibir el prepago

Embalaje

Estuche o paleta de madera contrachapada

Solicitud

Aceite y gas, industria química, fontanería, calefacción, sistemas de suministro de agua, industria de planta de energía, papel y pulpa, industria de procesamiento de alimentos, tuberías estructurales, industria de fabricación y aplicaciones de propósito general, etc.

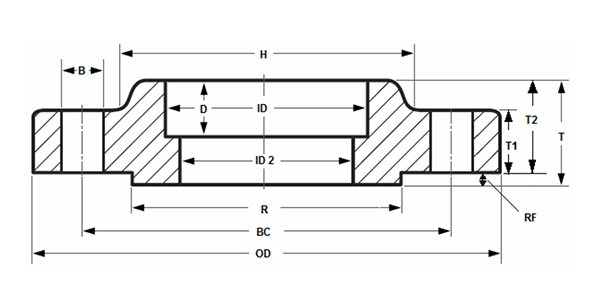

NPS

IDENTIFICACIÓN

sobredosis

Círculo de pernos (BC)

Cara elevada (R)

Cara elevada (RF)

H

D

ID 2

Espesor de la cara elevada (t)

T1

Espesor de la cara plana (T2)

Agujero de perno (b)

No. de agujeros de perno

½

0.88

3.50

2.38

1.38

0.063

1.19

0.38

0.62

0.62

0.38

0.56

0.62

4

¾

1.09

3.88

2.75

1.69

0.063

1.50

0.44

0.82

0.62

0.44

0.56

0.62

4

1

1.36

4.25

3.12

2.00

0.063

1.94

0.50

1.05

0.69

0.50

0.63

0.62

4

1¼

1.70

4.62

3.50

2.50

0.063

2.31

0.56

1.38

0.81

0.56

0.75

0.62

4

1½

1.97

5.00

3.88

2.88

0.063

2.56

0.62

1.61

0.88

0.62

0.82

0.62

4

2

2.44

6.00

4.75

3.62

0.063

3.06

0.69

2.07

1.00

0.69

0.94

0.75

4

2½

2.94

7.00

5.50

4.12

0.063

3.56

0.75

2.47

1.12

0.82

1.06

0.75

4

3

3.57

7.50

6.00

5.00

0.063

4.25

0.81

3.07

1.19

0.88

1.13

0.75

4

3½

4.07

8.50

7.00

5.50

0.063

4.81

0.88

3.55

1.25

0.88

1.19

0.75

8

4

4.57

9.00

7.50

6.19

0.063

5.31

0.94

4.03

1.31

0.88

1.25

0.75

8

5

5.66

10.00

8.50

7.31

0.063

6.44

0.94

5.05

1.44

0.88

1.38

0.88

8

6

6.72

11.00

9.50

8.50

0.063

7.56

1.06

6.07

1.56

0.94

1.50

0.88

8

8

8.72

13.50

11.75

10.62

0.063

9.69

1.25

7.98

1.75

1.06

1.69

0.88

8

10

10.88

16.00

14.25

12.75

0.063

12.00

1.31

10.02

1.94

1.13

1.88

1.00

12

12

12.88

19.00

17.00

15.00

0.063

14.38

1.56

12.00

2.19

1.19

2.13

1.00

12

14

14.14

21.00

18.75

16.25

0.063

15.75

1.63

13.25

2.25

1.32

2.19

1.12

12

16

16.16

23.50

21.25

18.50

0.063

18.00

1.75

15.25

2.50

1.38

2.44

1.12

16

18

18.18

25.00

22.75

21.00

0.063

19.88

1.94

17.25

2.69

1.50

2.63

1.25

16

20

20.20

27.50

25.00

23.00

0.063

22.00

2.13

19.25

2.88

1.63

2.83

1.25

20

22

22.22

29.50

27.25

25.25

0.063

24.25

2.38

21.25

3.13

1.75

3.07

1.38

20

24

24.25

32.00

29.50

27.25

0.063

26.12

2.50

23.25

3.25

1.82

3.19

1.38

20
