Sistema confiable de tubería de brida de cuello de soldadura de acero inoxidable

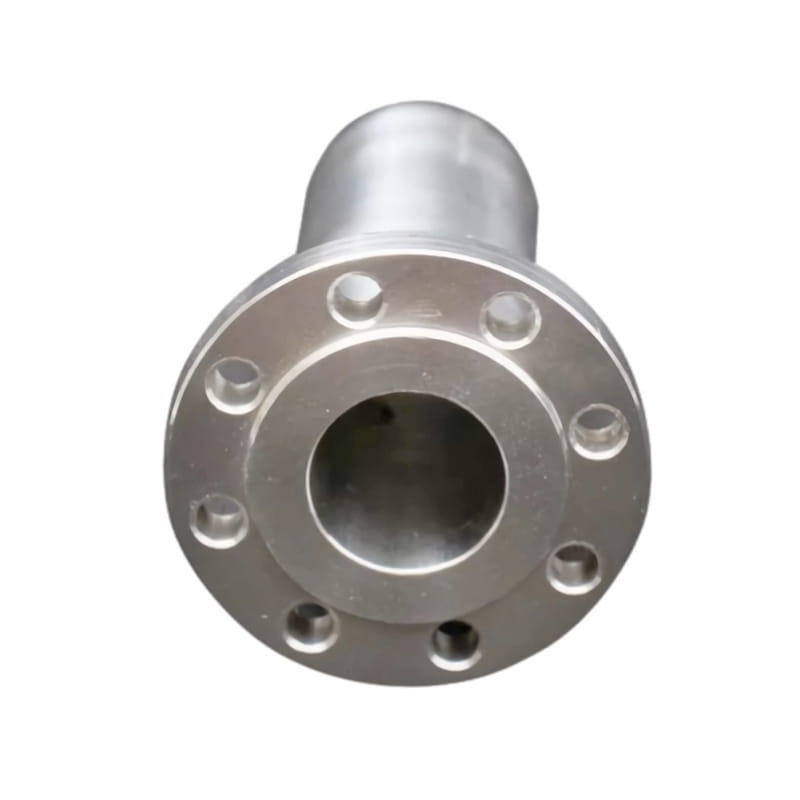

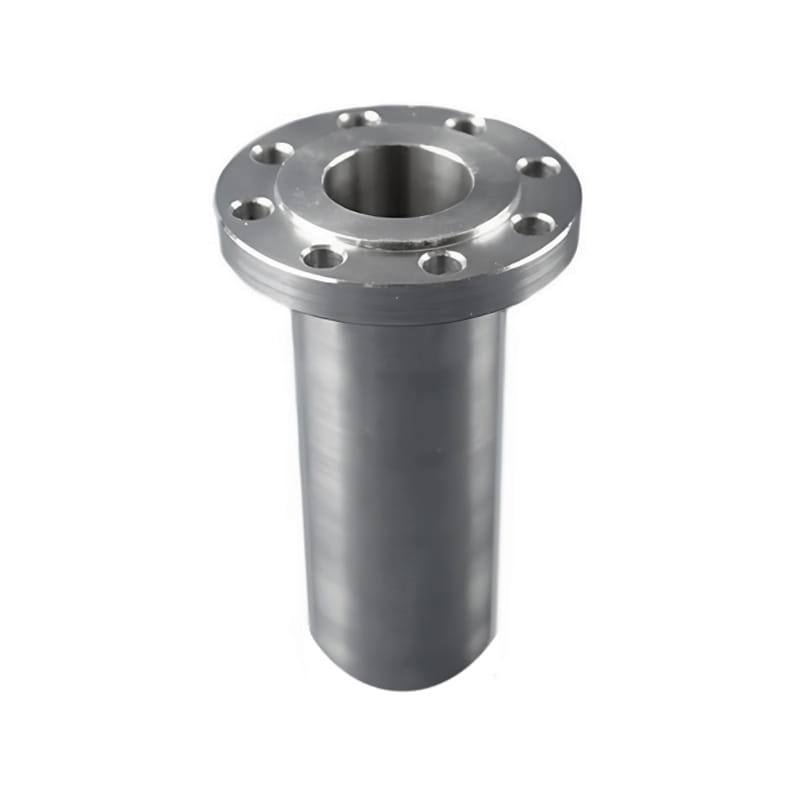

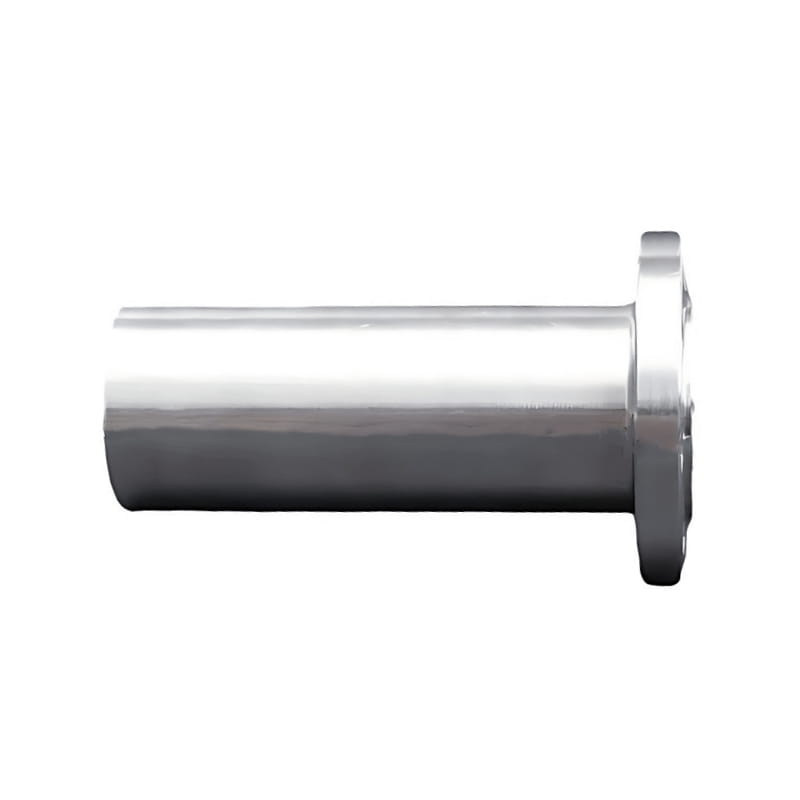

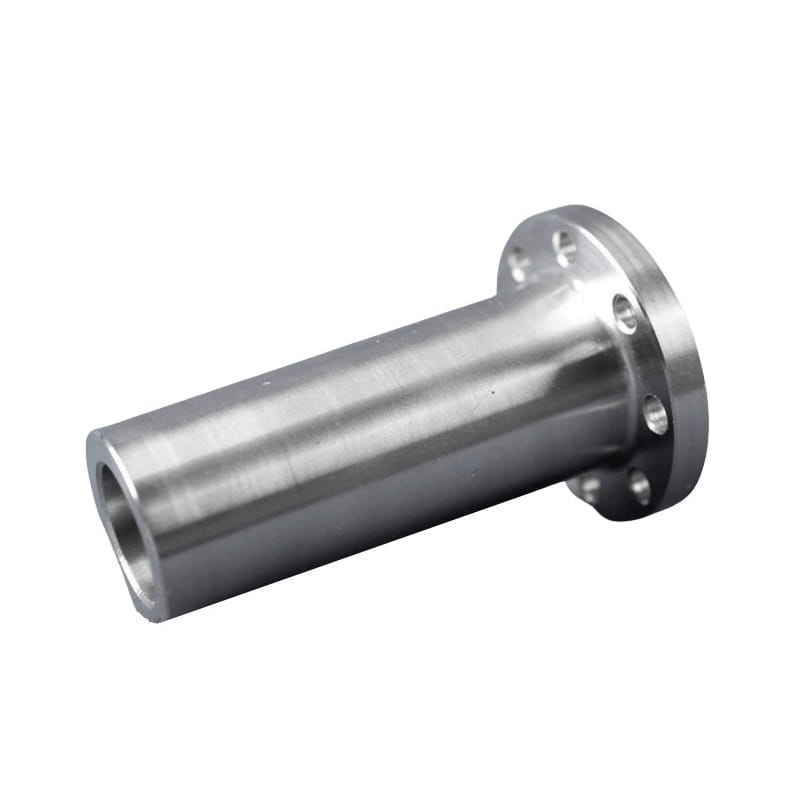

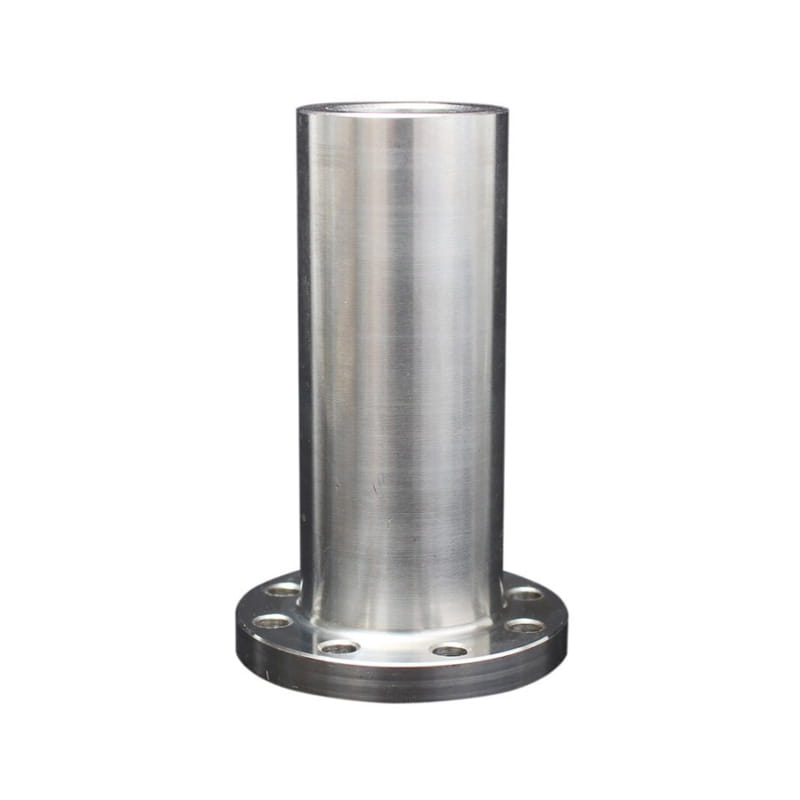

La brida de cuello de soldadura larga es un componente especializado en los sistemas de tuberías, que se distingue por su cuello o cubo extendido. Las bridas de cuello soldadas tienen un cubo cónico largo que reduce su tamaño desde la tubería al accesorio. Este diseño minimiza la concentración de estrés, lo que lo hace ideal para aplicaciones de alta presión y alta temperatura. El cuello extendido refuerza la brida, promoviendo una distribución de estrés uniforme y reduciendo el riesgo de fatiga. Además, los sistemas de tuberías son más seguros cuando se refuerzan con bridas de cuello de soldadura largas. Este tipo de brida ayuda a equilibrar los cambios de presión y temperatura en el líquido que fluye en la tubería.

Las bridas de cuello de soldadura larga se favorecen en entornos industriales críticos debido a su integridad estructural mejorada. En particular, el cuello extendido facilita los procesos de soldadura e inspección fáciles. Un amplio espacio para la soldadura garantiza una conexión segura, mientras que la longitud extendida simplifica las inspecciones al proporcionar una mejor visibilidad y acceso.

Las bridas de cuello de soldadura largas prevalecen en las industrias petroquímicas, de petróleo y gas, y generación de energía, que contribuyen a sistemas de tuberías robustos y confiables. Su diseño garantiza la durabilidad y la seguridad, lo que los convierte en una opción preferida para aplicaciones donde el rendimiento es primordial.

Introducción

Estándar	ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, GOST-12820, etc.
Material	Acero inoxidable: A182 F304, A182F304L, A182 F316, A182 F316L, A182F321, A182 317H, A182316TI, F53, F51 etc. Acero al carbono: A105, A350LF2 Aleación de acero: A182 F11, A182F22, A182F12, A182 F5, A182F91, A182 F9, etc.
Superficie	Tratamiento de pintura anti-rominación, pintura negra de aceite, amarillo transparente, plateado de zinc, frío y salsa caliente galvanizado
Tipo	Forjado, mecanizado CNC
tamaño	1/2 "-24"
El tiempo de entrega	Dentro de los 5-30 días después de recibir el prepago
Embalaje	Tratamiento de pintura anti-rominación, pintura negra de aceite, amarillo transparente, plateado de zinc, frío y salsa caliente galvanizado
Solicitud	Químicos, molinos de petróleo, petroquímicos, minería, refinerías, construcción, fertilizantes, construcción naval, plantas de energía, plantas de acero, energía nuclear, margen, petróleo y gas, defensa, papel, cervecerías, ferrocarriles, cemento e ingeniería, etc.

Clase 150

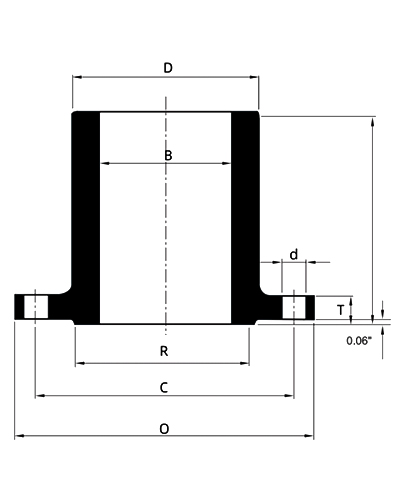

NPS	Aburrir	sobredosis	Thk	sobredosis	No. De agujeros	Tamaño del orificio	Círculo de perno	Face elevado Dia.	LONGITUD	PESO
(en)	Papelera)	O (en)	Estaño)	Estruendo)	(Agujeros)	estruendo)	C (en)	R (en)	L (en)	(KILO)-
½	0.50	3.50	0.44	1.25	4	0.62	2.38	1.38	9.00	1.36
¾	0.75	3.88	0.50	1.62	4	0.62	2.75	1.69	9.00	2.27
1	1.00	4.25	0.56	2.00	4	0.62	3.12	2.00	9.00	3.17
1 ¼	1.25	4.26	0.62	2.38	4	0.62	3.50	2.50	9.00	4.54
1 ½	1.50	5.00	0.69	2.62	4	0.62	3.88	2.88	9.00	5.44
2	2.00	6.00	0.75	3.25	4	0.75	4.75	3.63	9.00	6.81
2 ½	2.50	7.00	0.88	3.75	4	0.75	5.50	4.13	9.00	9.98
3	3.00	7.50	0.94	4.25	4	0.75	6.00	5.00	9.00	11.35
3 ½	3.50	8.50	0.94	4.88	8	0.75	7.00	5.50	9.00	14.52
4	4.00	9.00	0.94	5.50	8	0.75	7.50	6.19	12.00	21.33
5	5.00	10.00	0.94	6.50	8	0.88	8.50	7.31	12.00	25.87
6	6.00	11.00	1.00	7.75	8	0.88	9.50	8.50	12.00	34.05
8	8.00	13.50	1.12	9.75	8	0.88	11.75	1063	12.00	46.30
10	10.00	16.00	1.19	12.00	12	1.00	14.25	12.75	12.00	64.92
12	12.00	19.00	1.25	14.38	12	1.00	17.00	15.00	12.00	93.07
14	14.00	31.00	1.38	16.00	12	1.12	18.75	16.25	12.00	95.79
16	16.00	23.50	1.44	18.00	16	1.12	21.25	18.50	12.00	111.68
18	18.00	25.00	1.56	20.00	16	1.25	22.75	21.00	12.00	122.58
20	20.00	25.50	1.69	22.00	20	1.25	25.00	23.00	12.00	141.19
24	24.00	32.00	1.88	26.25	20	1.38	29.50	27.25	112.00	192.04

Clase 300

NPS	Aburrir	sobredosis	Thk	sobredosis	No. De agujeros	Tamaño del orificio	Círculo de perno	Face elevado Dia.	LONGITUD	PESO
(en)	Papelera)	O (en)	Estaño)	Estruendo)	(Agujeros)	estruendo)	C (en)	R (en)	L (en)	(KILO)-
½	0.50	3.75	0.56	1.50	4	0.62	26.2	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	4.08
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.75	2.50	4	0.75	3.88	2.50	9.00	5.90
1 ½	1.50	6.12	0.81	2.75	4	0.88	4.50	2.88	9.00	6.81
2	2.00	6.50	0.88	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.00	3.94	8	0.88	5.88	4.13	9.00	11.35
3	3.00	8.25	1.12	4.62	8	0.88	6.62	5.00	9.00	15.89
3 ½	3.50	9.00	1.19	5.25	8	0.88	7.25	5.50	9.00	19.06
4	4.00	10.00	1.25	5.75	8	0.88	7.88	6.19	12.00	28.14
5	5.00	11.00	1.38	7.00	8	0.88	9.25	7.31	12.00	38.14
6	6.00	12.50	1.44	8.12	12	0.88	10.62	8.50	12.00	47367
8	8.00	15.00	1.62	10.25	12	1.00	13.00	10.63	12.00	67.19
10	10.00	17.50	1.88	12.62	16	1.12	15.25	12.57	12.00	95.34
12	12.00	20.50	2.00	14.75	16	1.25	17.75	15.00	12.00	124.85
14	14.00	23.00	2.12	16.75	20	1.25	20.25	16.25	12.00	147.09
16	16.00	25.50	2.25	19.00	20	1.38	22.50	18.50	12.00	173.41
18	18.00	28.00	2.38	21.00	24	1.38	24.75	21.00	12.00	211.11
20	20.00	30.50	2.50	23.12	24	1.38	27.00	23.00	12.00	249.16
24	24.00	36.00	2.75	27.62	24	1.62	32.00	27.25	12.00	353.21

Clase 400

NPS	Aburrir	sobredosis	Thk	sobredosis	No. De agujeros	Tamaño del orificio	Círculo de perno	Face elevado Dia.	LONGITUD	PESO
(en)	Papelera)	O (en)	Estaño)	Estruendo)	(Agujeros)	estruendo)	C (in)	R (in)	L (en)	(KILO)-
½	0.50	3.75	0.56	1.50	4	0.62	26.20	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	3.63
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.81	2.50	4	0.75	3.88	2.50	9.00	5.09
1 ½	1.50	6.12	0.88	2.75	4	0.88	4.50	2.88	9.00	7.266.50
2	2.00	6.50	1.00	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.12	3.94	8	0.88	5.88	4.13	9.00	12.25
3	3.00	8.25	1.25	4.62	8	0.88	6.62	5.00	9.00	16.34
3 ½	3.50	9.00	1.38	5.25	8	1.00	7.25	5.50	9.00	20.04
4	4.00	10.00	1.38	5.75	8	1.00	7.88	6.19	12.00	29.51
5	5.00	11.00	1.50	7.00	8	1.00	9.25	7.31	12.00	39.95
6	6.00	12.50	1.62	8.12	12	1.00	10.62	8.50	12.00	49.94
8	8.00	15.00	1.88	10.25	12	1.12	13.00	10.63	12.00	69.91
10	10.00	17.50	2.12	12.62	16	1.25	15.25	12.75	12.00	98.97
12	12.00	20.50	2.25	14.75	16	1.38	17.75	15.00	12.00	129.39
14	14.00	23.00	2.38	16.75	20	1.38	20.25	16.25	12.00	152.54
16	16.00	25.50	2.50	19.00	20	1.50	22.50	18.50	12.00	189.77
18	18.00	28.00	2.62	21.00	24	1.50	24.75	21.00	12.00	218.82
20	20.00	30.50	2.75	23.12	24	1.62	27.00	23.00	12.00	257.87
24	24.00	36.00	3.0	27.62	24	1.88	32.00	27.25	12.00	365.01

Clase 600

NPS	Aburrir	sobredosis	Thk	sobredosis	No. De agujeros	Tamaño del orificio	Círculo de perno	Face elevado Dia.	LONGITUD	PESO
(in)	Papelera)	O (en)	Estaño)	Estruendo)	(Agujeros)	estruendo)	C (in)	R (in)	L (en)	(KILO)-
½	0.50	3.75	0.56	1.50	4	0.62	2.62	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	3.63
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.81	2.50	4	0.75	3.88	2.50	9.00	5.09
1 ½	1.50	6.12	0.88	2.75	4	0.88	4.50	2.88	9.00	7.26
2	2.00	6.50	1.00	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.12	3.94	8	0.88	5.88	4.13	9.00	12.25
3	3.00	8.25	1.25	4.62	8	0.88	6.62	5.00	9.00	16.34
4	4.00	10.75	1.50	6.00	8	1.00	8.50	6.19	12.00	34.95
5	5.00	13.00	1.75	7.50	8	1.12	10.50	7.31	12.00	55.84
6	6.00	14.00	1.88	8.75	12	0.88	11.50	9.50	12.00	69.08
8	8.00	16.50	2.19	10.75	12	1.25	13.75	10.63	12.00	93.97
10	10.00	20.00	2.50	13.50	16	1.38	17.00	12.75	12.00	147.09
12	12.00	22.00	2.62	15.75	20	1.38	19.25	15.00	12.00	178.42
14	14.00	23.75	2.75	17.00	20	1.50	20.75	16.25	16.00	213.83
16	16.00	27.00	3.00	19.50	20	1.62	23.75	18.50	16.00	289.65
18	18.00	29.25	3.25	21.50	20	1.75	25.75	21.00	16.00	331.42
20	20.00	32.00	3.50	24.00	24	1.75	28.50	23.00	16.00	415.86
24	24.00	37.00	4.00	28.25	24	2.00	33.00	27.25	16.00	549.34

Clase 900

NPS	Aburrir	sobredosis	Thk	sobredosis	No. De agujeros	Tamaño del orificio	Círculo de perno	Face elevado Dia.	LONGITUD	PESO
(in)	Papelera)	O (en)	Estaño)	Estruendo)	(Agujeros)	estruendo)	C (in)	R (in)	L (en)	(KILO)-
½	0.50	4.75	0.88	1.56	4	0.88	3.25	1.38	9.00	3.63
¾	0.75	5.12	1.00	1.81	4	0.88	3.50	1.69	9.00	4.54
1	1.00	5.88	1.12	2.12	4	1.00	4.00	2.00	9.00	5.09
1 ¼	1.25	6.25	1.112	2.50	4	1.00	4.38	2.50	9.00	7.71
1 ½	1.50	7.00	1.25	2.75	4	1.12	4.88	2.88	9.00	9.53
2	2.00	8.50	1.50	4.12	8	1.00	6.50	3.63	9.00	19.06
2 ½	2.50	9.62	1.62	4.88	8	1.12	7.50	4.13	9.00	23.15
3	3.00	9.50	1.50	5.00	8	1.00	7.50	5.00	9.00	25.42
4	4.00	11.50	1.75	6.25	8	1.25	9.25	6.19	12.00	42.22
5	5.00	13.75	2.00	7.50	8	1.38	11.00	7.31	12.00	61.29
6	6.00	15.00	2.19	9.25	12	1.25	12.50	8.50	12.00	86.71
8	8.00	18.50	2.50	11.75	12	1.50	15.50	10.63	12.00	134.83
10	10.00	21.50	2.75	14.50	16	1.50	18.50	12.75	12.00	191.58
12	12.00	24.00	3.12	16.50	20	1.50	21.00	15.00	12.00	235.17
14	14.00	25.25	3.38	17.75	20	1.62	22.00	16.25	16.00	283.29
16	16.00	27.75	3.50	20.00	20	1.75	24.25	18.50	16.00	340.50
18	18.00	31.00	4.00	22.25	20	2.00	27.00	21.00	16.00	413.30
20	20.00	33.75	4.25	24.50	20	2.12	29.50	23.00	16.00	508.93
24	24.00	41.00	5.50	29.50	20	2.621	35.50	27.25	16.00	846.71

Clase 1500

NPS	Aburrir	sobredosis	Thk	sobredosis	No. De agujeros	Tamaño del orificio	Círculo de perno	Face elevado Dia.	LONGITUD	PESO
(in)	Papelera)	O (en)	Estaño)	Estruendo)	(Agujeros)	estruendo)	C (in)	R (in)	L (en)	(KILO)-
½	0.50	4.75	0.88	1.56	4	0.88	3.25	1.38	9.00	3.63
¾	0.75	5.12	1.00	1.81	4	0.88	3.50	1.69	9.00	4.54
1	1.00	5.88	1.12	2.12	4	1.00	4.00	2.00	9.00	5.09
1 ¼	1.25	6.25	1.12	2.50	4	1.00	4.38	2.50	9.00	7.71
1 ½	1.50	7.00	1.25	2.75	4	1.12	4.88	2.88	9.00	9.53
2	2.00	9.50	1.50	4.12	8	1.00	6.50	3.63	9.00	19.06
2 ½	2.50	9.62	1.62	4.88	8	1.12	7.50	4.13	9.00	25.42
3	3.00	10.50	1.88	5.25	8	1.25	8.00	5.00	9.00	30.41
4	4.00	12.25	2.12	6.38	8	1.38	9.50	6.19	12.00	49.94
5	5.00	14.75	2.88	7.75	8	1.62	11.50	7.31	12.00	82.17
6	6.00	15.50	3.25	9.00	12	1.50	12.50	8.50	12.00	97.61
8	8.00	19.00	3.62	11.50	12	1.75	15.50	10.63	12.00	152.99
10	10.00	23.00	4.25	14.50	12	2.00	19.00	12.75	12.00	247.88
12	12.00	26.50	4.88	17.75	16	2.12	22.50	15.00	12.00	429.48
14	14.00	29.50	5.25	19.50	16	2.38	25.00	16.25	16.00	506.66
16	16.00	32.50	5.75	21.75	16	2.62	27.75	18.50	16.00	622.43
18	18.00	36.00	6.38	23.50	16	2.88	30.50	21.00	16.00	759.99
20	20.00	38.75	7.00	25.25	16	3.12	32.75	23.00	16.00	882.12
24	24.00	46.00	8.00	30.00	16	3.62	39.00	27.25	16.00	1332.94

Clase 2500

NPS	Aburrir	sobredosis	Thk	sobredosis	No. De agujeros	Tamaño del orificio	Círculo de perno	Face elevado Dia.	LONGITUD	PESO
(in)	Papelera)	O (en)	Estaño)	Estruendo)	(Agujeros)	estruendo)	C (in)	R (in)	L (en)	(KILO)-
½	0.50	5.25	1.19	1.81	4	0.88	3.50	1.38	9.00	4.99
¾	0.75	5.50	1.25	2.06	4	0.88	3.75	1.69	9.00	5.90
1	1.00	6.25	1.38	2.25	4	1.00	4.25	2.00	9.00	8.17
1 ¼	1.25	7.25	1.50	2.88	4	1.12	5.12	2.50	9.00	12.25
1 ½	1.50	8.00	1.75	3.12	4	1.25	5.75	2.88	9.00	14.98
2	2.00	9.25	2.00	3.75	8	1.12	6.75	3.63	9.00	21.72
2 ½	2.50	10.50	2.25	4.50	8	1.25	7.75	4.13	9.00	29.96
3	3.00	12.00	2.62	5.25	8	1.38	9.00	5.00	9.00	44.03
4	4.00	14.00	3.00	6.50	8	1.62	10.75	6.19	12.00	72.18
5	5.00	16.50	3.62	8.00	8	1.88	12.75	7.31	12.00	112.59
6	6.00	19.00	4.25	9.25	8	2.12	14.50	8.50	12.00	162.53
8	8.00	21.75	5.00	12.00	12	2.12	17.25	10.63	16.00	267.40
10	10.00	26.50	6.50	14.75	12	2.62	21.25	12.75	16.00	452.63
12	12.00	30.00	7.25	17.38	12	2.88	24.38	15.00	16.00	618.80
